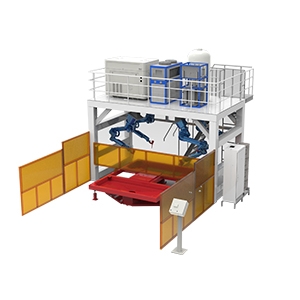

    WWABB2400CT(1/3)

  • WWABB2400CT

    WWABB2400CT(2/3)

  • WWABB2400CT

    WWABB2400CT(3/3)

Système de découpe au jet d'eau à triple bras robotique par WIN-WIN

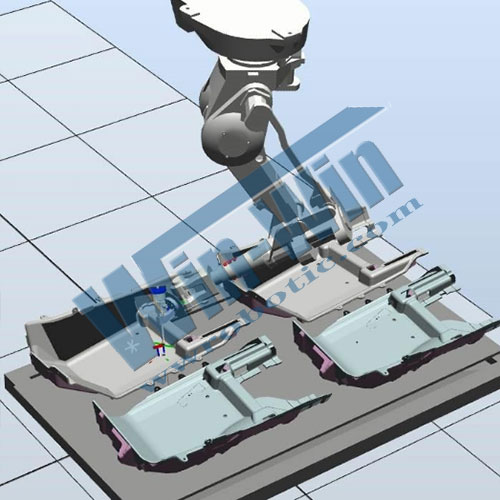

Les intérieurs automobiles sont divisés en de nombreux modèles et spécifications, et leurs formes et tailles sont différentes, il est donc important de choisir le système de découpe robotique au jet d'eau approprié. Le système de découpe au jet d'eau robotique à triple plafond convient à la découpe d'un toit de voiture. Par exemple, la coupe du toit de la BMW série 5 et du prochain modèle de la série BMW 6. Ce système de découpe au jet d'eau pour l'intérieur de la voiture est le système de découpe au jet d'eau nominé par BMW, avec un effet de coupe bon, une haute précision, une efficacité rapide, qui répondent aux normes de coupe pour les intérieurs de voitures de luxe. Ci-dessous, nous présenterons ce programme en détail.

WWABB2400CT(图1)

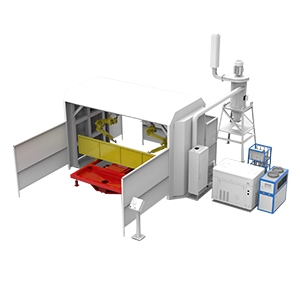

Système de découpe au jet d'eau robot entièrement fermé

La grande caractéristique du système est la structure de logement entièrement fermée. Le robot coupe la pièce, dans une maison fermée. Il y a des caméras et des fenêtres transparentes pour observer la situation de coupe interne. Pour ainsi dire, cette structure ne présente pratiquement aucun risque et la sécurité peut être mieux garantie. L'avant et l'arrière sont équipés de portes à volet roulant relevable. Lorsque l'opérateur appuie sur le bouton pour fermer la porte du volet roulant, la porte du volet roulant se ferme et déclenche le dispositif de démarrage du système de coupe. Le système coupera automatiquement. Une fois la coupe terminée, la porte du volet roulant s'ouvrira automatiquement et attendra la prochaine fois. Cycle. L'opération est très pratique. Le processus de base consiste à appuyer sur le bouton de démarrage pour couper, changer le matériau de coupe après la coupe, puis appuyer à nouveau sur le bouton de démarrage pour couper. Dans ce cycle, appuyez sur le bouton d'arrêt d'urgence en cas d'urgence.floor-mounted robot

WINWIN Triple Robot Arm Ceiling Type Waterjet robotic Cutting System (图3)

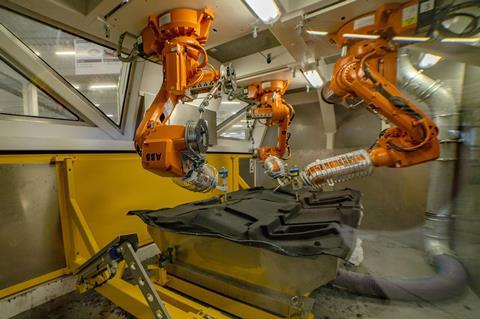

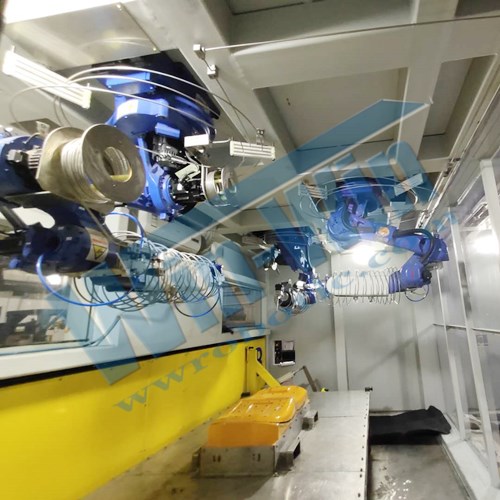

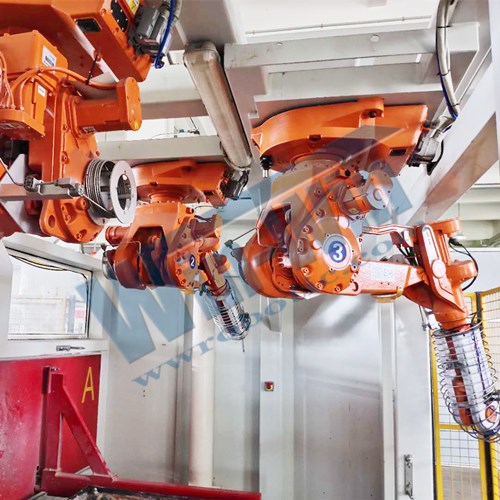

Type de plafond de système de coupe d'eau robotique

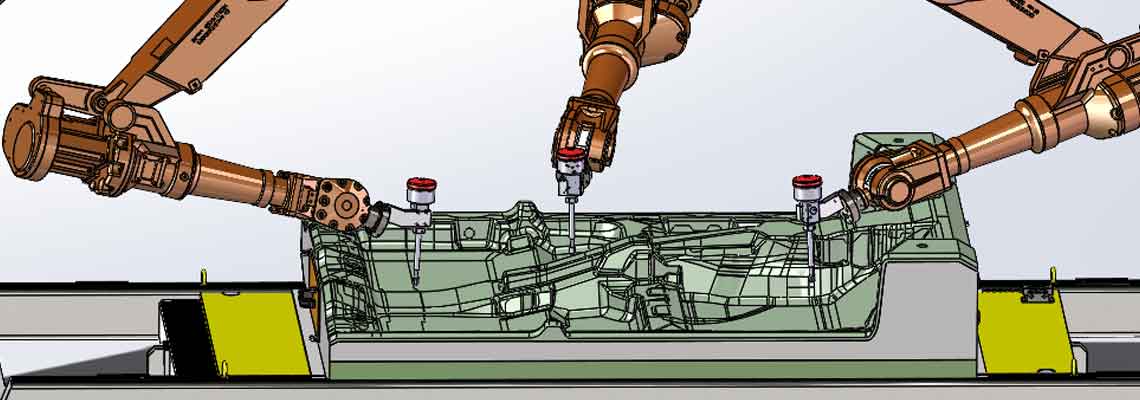

Pour le jet d'eau robotisé à structure piédestal, cette solution est mise à niveau vers un type plafond, à l'aide de trois robots ABB IRB 2400. Les robots remplaçables sont: Yaskawa MPX2600, FANUC M20IA, etc. Le robot plus petit peut être utilisé comme structure d'exécution pour la structure du plafond. Comparé à la structure de piédestal, le type monté au plafond a une zone de coupe efficace plus grande, ce qui est également la clé pour de nombreuses entreprises de choisir le robot monté au plafond. Les bras de robot triples fonctionnent en même temps, et chaque bras de robot est responsable de chaque partie correspondante du même matériau de coupe, le travail de coupe des trois bras de robot est terminé en même temps. Ce mode améliorera encore l'efficacité de la production. L'efficacité de production de l'équipement de découpe au jet d'eau robot monté au plafond est 1,5 fois supérieure à celle de la station de découpe au jet d'eau à bras robotique double piédestal. En termes de coût, bien que le robot à double piédestal n'ait que deux robots, il garantit la même chose. bras de robot petit modèle pour répondre, si des considérations complètes de coût et d'efficacité, lorsque la situation le permet, la solution de découpe au jet d'eau robotique de type plafond sera plus appropriée pour couper les toits intérieurs des automobiles.

WINWIN Triple Robot Arm Ceiling Type Waterjet robotic Cutting System (图4)



Système de découpe au jet d'eau robot entièrement fermé   WWABB2400CT(图5)

La grande caractéristique du système est la structure de logement entièrement fermée. Le robot coupe la pièce, dans une maison fermée.Il y a des caméras et des fenêtres transparentes pour observer la situation de coupe interne. Pour ainsi dire, cette structure ne présente pratiquement aucun risque et la sécurité peut être mieux garantie. L'avant et l'arrière sont équipés de portes à volet roulant relevable. Lorsque l'opérateur appuie sur le bouton pour fermer la porte du volet roulant, la porte du volet roulant se ferme et déclenche le dispositif de démarrage du système de coupe. Le système coupera automatiquement. Une fois la coupe terminée, la porte du volet roulant s'ouvrira automatiquement et attendra la prochaine fois. Cycle. L'opération est très pratique. Le processus de base consiste à appuyer sur le bouton de démarrage pour couper, changer le matériau de coupe après la coupe, puis appuyer à nouveau sur le bouton de démarrage pour couper. Dans ce cycle, appuyez sur le bouton d'arrêt d'urgence en cas d'urgence.


WWABB2400CT(图6)

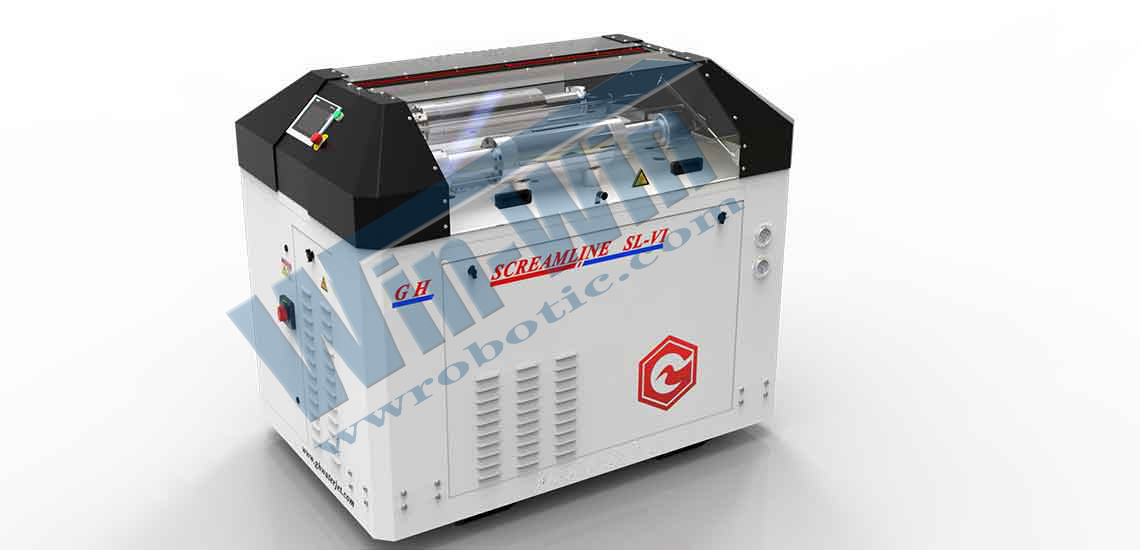

Équipé d'une nouvelle génération de pompe intensificateur à jet d'eau ultra haute pression

Le but de la conception de la nouvelle génération de pompe intensificateur de jet d'eau à ultra haute pression est de réaliser 24 heures de travail ininterrompu. Cette pompe intensificateur haute pression est conçue comme une pompe à double intensificateur, que nous définissons comme un intensificateur A et un intensificateur B. En fonctionnement normal, seul le compresseur A fonctionne. Lorsque le compresseur A a besoin d'entretien, il suffit de passer au compresseur B pour que le compresseur B continue de fonctionner. À ce moment, A peut être réparé et entretenu. Le processus de commutation peut être terminé en environ 3 à 5 minutes. Cette conception réduit les temps d'arrêt dus aux pannes d'équipement. Si un petit problème provoque l'arrêt de toute la chaîne de production de découpe au jet d'eau des pièces intérieures automobiles, cela ne vaudra pas la peine. Par conséquent, il vaut la peine de choisir cette pompe à double intensificateur.

WWABB2400CT(图7)

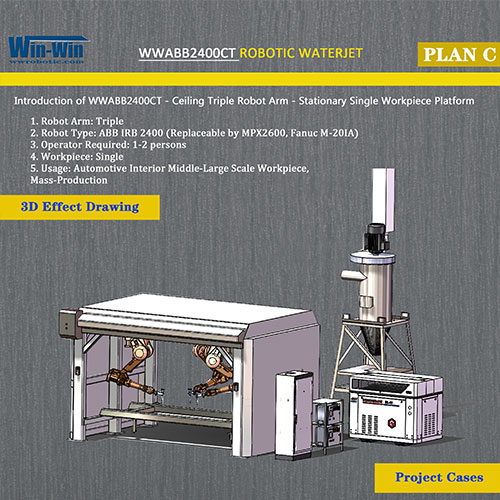

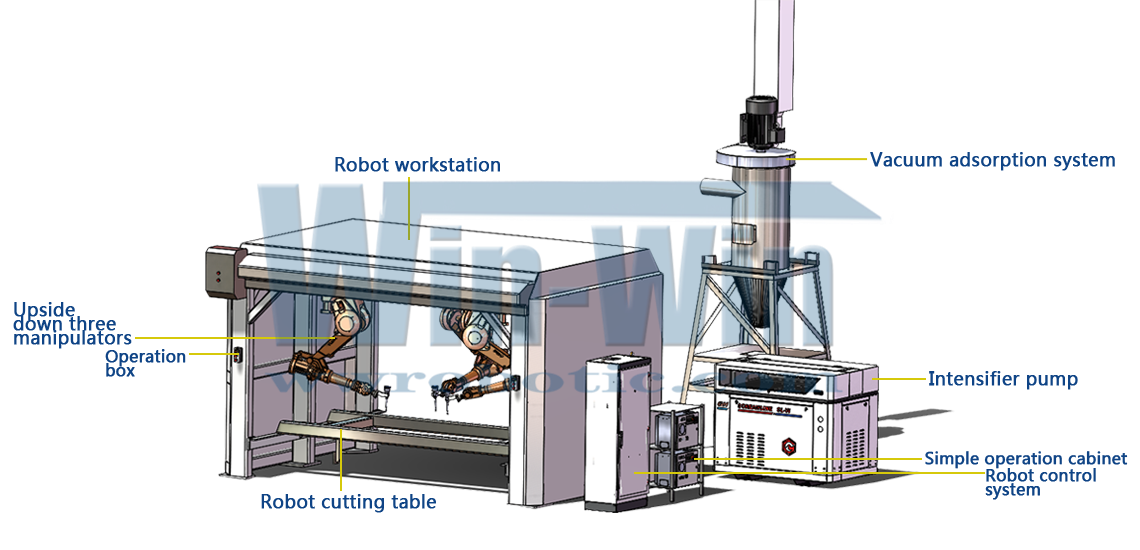

Un résumé du système de découpe au jet d'eau pour robot à triple plafond Système de découpe au jet d'eau intérieur automobile - Découpe au jet d'eau par robot inclus dans l'ensemble du poste de travail

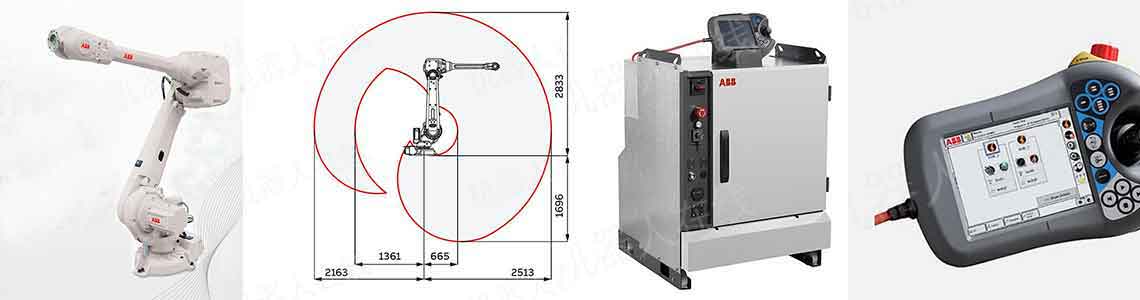

1: système de robot

2: châssis du robot et plate-forme de serrage

3: système de protection de sécurité

4: pompe intensificateur de jet d'eau à ultra haute pression

5: système de contrôle principal

6: machine d'adsorption sous vide

7: système de refroidissement

8: système de filtration de l'eau

WIN-WIN est une entreprise spécialisée dans la production d'équipements de coupe intérieure automobile. Depuis sa création en 2008, il a fourni une variété d'équipements de découpe au jet d'eau robotique pour de nombreux pays. À l'heure actuelle, nous développons d'autres équipements pour la production d'intérieurs automobiles. L'année dernière, nous avons fourni avec succès une machine à colle robotisée pour les intérieurs automobiles à Brésil Toyota. La machine à colle robotisée est relativement simple et la période de construction est relativement courte. Nos partenaires comprennent des machines de moulage par injection, des machines de laminage, etc. Nous pouvons fournir à nos clients un ensemble complet de lignes de production intérieures automobiles, des équipements de découpe au jet d'eau et des machines à coller robotisées sont nos spécialités. Nous avons des partenaires de longue date pour les machines de moulage par injection et les machines de laminage. Nous serons responsables de la conception, de l'installation, de la mise en service et du travail après-vente de l'ensemble de la ligne de production intérieure automobile. Vous devez consulter l'équipement lié à l'intérieur de la voiture, veuillez nous contacter, nous vous donnerons une variété d'options différentes.



Les ingénieurs des stations de travail de découpe au jet d'eau robotique vous fournissent des solutions en ligne.

WIN-WIN dispose d'une équipe de conception indépendante, qui fournit les solutions de station robotique les plus appropriées pour votre traitement de découpe au jet d'eau. À l'heure actuelle, une équipe de direction professionnelle pour exploiter l'activité de système de découpe au jet d'eau robotique et garder les composants en stock pendant une longue période pour assurer un approvisionnement rapide aux clients dans le besoin.

Vous pouvez nous conseiller avec vos propres idées et notre travail est de les réaliser. Donc, si vous avez des demandes, veuillez nous écrire vos exigences aussi détaillées que possible, nous discuterons et vous ferons part de vos commentaires avec la meilleure solution et le meilleur devis.
