WINWIN FANUC M20CQ

Author:Emmy Zhang2020-08-21 11:07:06
standpictures
|List view

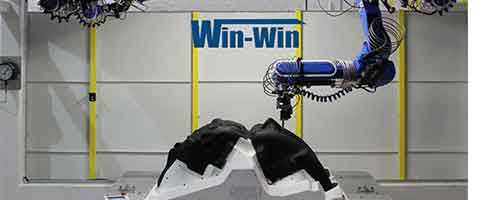

Système de découpe jet d'eau Win-Win Standard Quadra Robot Arm

Même si le système de bras de robot Quadra est rare dans l'industrie de la découpe au jet d'eau, une variété d'usines choisissent toujours ce système comme force principale pour traiter les pièces intérieures de l'automobile, grâce à la productivité extrêmement élevée et à la grande zone de coupe. La solution que nous proposons aux clients est capable de couper le toit des voitures et des bus d'affaires. Il est équipé de 4 bras robotisés avec une tête de découpe jet d'eau dans le cas d'une grande surface de matériau. Nous équipons également une plate-forme de coupe rotative. Certes, c'est une option supplémentaire, les utilisateurs peuvent choisir ce qu'ils veulent. Il est également recommandé d'utiliser une table de coupe fixe car les toits sont grands et lourds. Il présente un certain danger lors de la rotation par la plate-forme. Il nécessite un bon mécanisme de rotation pour réaliser la fonction de rotation.


WINWIN2400CQ(图1)


À propos de la découpe au jet d'eau Fanuc Robot


WINWIN2400CQ(图2)Nous adoptons la marque Fanuc comme système de robot principal; il a été choisi par nos clients. En outre, la sélection remplaçable a Fanuc Robot System et d'autres robots au même niveau. Le robot FANUC convient au traitement au jet d'eau. Les clients reconnaissent une grande précision et une bonne performance d'étanchéité. La simplicité d'utilisation est également un avantage majeur. Lorsque nous concevrons et produirons, nous utiliserons l'opération de correspondance des fonctionnalités uniques de FANUC. Par exemple, les supports de tête de coupe de robot Fanuc, le support de bobine haute pression, etc., ces pièces correspondantes ne sont pas courantes avec les robots d'autres marques.


Châssis de découpe au jet d'eau pour robot quadruple

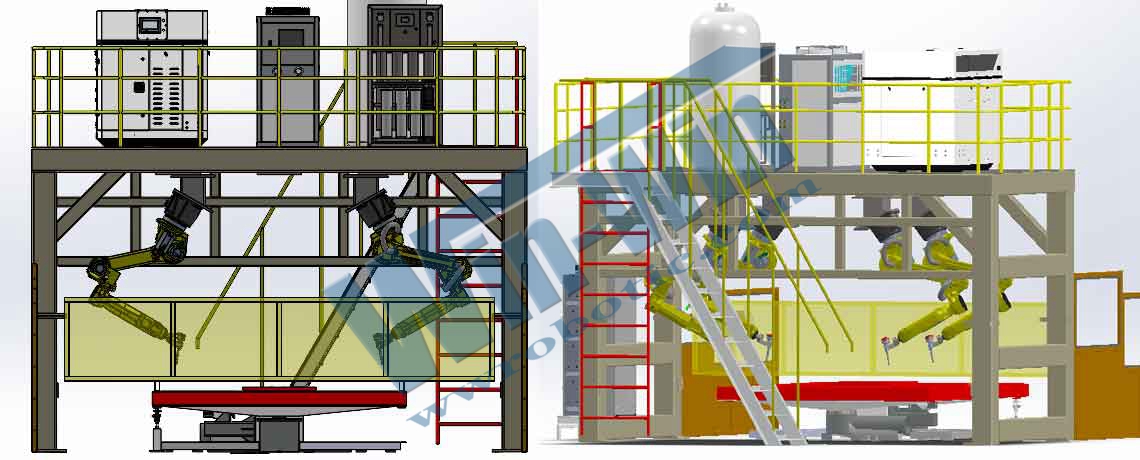

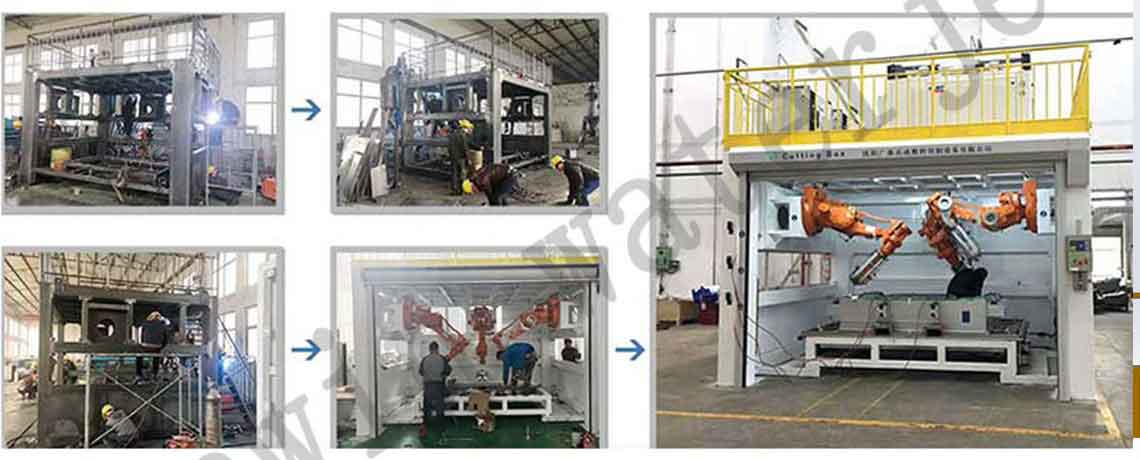

Le robot quadruple plafond choisit toujours une structure entièrement fermée. L'installation du quadruple consiste à augmenter la zone de coupe effective. La structure de type plafond est également un moyen d'augmenter la zone de coupe. Cette solution prend également en compte les facteurs d'espace au sol, le choix sera donc augmenté. La pompe haute pression, le dispositif de filtration d'eau, le système de refroidissement par eau, etc. sont placés sur le dessus du châssis. Cela utilise la surface d'espace et enregistre la surface au sol. Il s'agit également d'une nouvelle structure de poste de travail robotique de découpe d'eau. Le haut du cadre est une conception à double couche. Afin d'augmenter la résistance de la construction, l'acier est utilisé pour la construction, et des escaliers sont placés derrière le cadre pour faciliter le haut et le bas. La couche supérieure est conçue avec une couche imperméable et une carte mezzanine anti-vibration, et l'ensemble du poste de travail est équipé de coton insonorisé, ce qui permet à l'ensemble du poste de travail de fonctionner en douceur, avec un faible bruit et un faible taux de défaillance.


WINWIN2400CQ(图3)

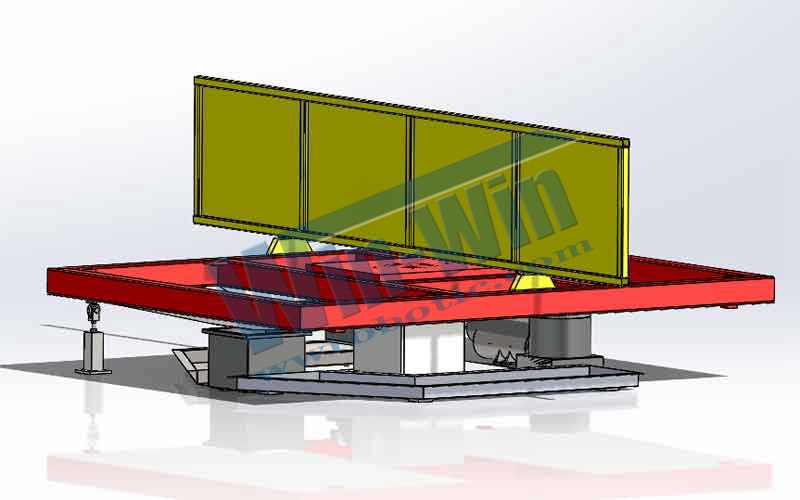

Table de rotation de coupe d'eau de robot et table fixe


WINWIN2400CQ(图4)

La conception préférée de cette solution est une table de travail fixe. Une table de travail fixe est relativement simple et il est plus pratique de remplacer le moule. Il peut contenir un matériau de coupe plus grand. Lorsque la coupe est terminée, l'opérateur change le matériau de coupe, puis appuie sur le bouton de démarrage, le système effectue automatiquement la dernière coupe de cycle. Le deuxième choix est la table de rotation. La table rotative a une zone de coupe effective plus petite que la table fixe. Cette solution utilise une table tournante et doit utiliser un meilleur réducteur et un moteur plus puissant. Il utilise trois structures porteuses pour assurer une rotation concentrique.


WINWIN2400CQ(图5)


WIN-WIN Robotic Waterjet

Système de découpe au jet d'eau pour l'intérieur automobile - découpe au jet d'eau par robot inclus dans l'ensemble du poste de travail

1: système de robot

2: châssis du robot et plate-forme de serrage

3: système de protection de sécurité

4: pompe intensificateur de jet d'eau ultra haute pression

5: système de contrôle principal

6: machine d'adsorption sous vide

7: système de refroidissement

8: système de filtration de l'eau

WINWIN est une entreprise spécialisée dans la production d'équipements de coupe intérieure automobile. Depuis sa création en 2008, il a fourni une variété d'équipements de découpe au jet d'eau robotique pour de nombreux pays. À l'heure actuelle, nous développons d'autres équipements pour la production d'intérieurs automobiles. L'année dernière, nous avons fourni avec succès une machine à colle robotisée pour les intérieurs automobiles à Brésil Toyota. La machine à colle robotisée est relativement simple et la période de construction est relativement courte. Nos partenaires comprennent des machines de moulage par injection, des machines de laminage, etc. Nous pouvons fournir à nos clients un ensemble complet de lignes de production intérieures automobiles, des équipements de découpe au jet d'eau et des machines à coller robotisées sont nos spécialités. Nous avons des partenaires de longue date pour les machines de moulage par injection et les machines de laminage. Nous serons responsables de la conception, de l'installation, de la mise en service et du travail après-vente de l'ensemble de la ligne de production intérieure automobile. Vous devez consulter l'équipement lié à l'intérieur de la voiture, veuillez nous contacter, nous vous donnerons une variété d'options différentes.

WINWIN s'est engagé dans les systèmes intégrés robotiques, la recherche et le développement de technologies de découpe au jet d'eau robotique, le développement de produits, les services techniques, etc. Notre société coopère avec ABB, KUKA, Yaskawa et d'autres robots de marque pour servir la découpe au jet d'eau robotique dans divers domaines.

Les avantages de la découpe au jet d'eau par robot et de la découpe des intérieurs de voiture:

1, les avantages des jets d'eau à ultra haute pression sont plus que les méthodes de coupe traditionnelles.

Par exemple, vitesse de coupe rapide, coupe lisse; pas de poussière, d'odeur, pas d'effet thermique, pas de déformation; peut garder l'environnement propre et sans pollution, pour assurer la qualité du matériau de pointe; Réduisez le gaspillage de matière.

2, cela économise le coût de fabrication de la matrice d'estampage, la période de moulage est courte et il est pratique pour la conception et la modification du produit.

3, c'est une source non thermique pour le traitement par faisceau de jet à haute énergie, et il n'y a pas de processus thermique pendant la découpe, de sorte qu'il peut couper presque tous les matériaux métalliques et non métalliques, en particulier les matériaux difficiles à manipuler ou ne peuvent pas être traités par diverses méthodes de découpe thermique, telles que les pièces intérieures automobiles.

4, le robot de type plafond à eau haute pression | poste de travail de découpe au jet, coupant le mouvement gauche et droit du robot, adapté au traitement de coupe de longues pièces ou de tables de travail rotatives, divisé en coupe à l'eau pure et coupe abrasive, peut couper divers métaux et non-métaux, métaux L'épaisseur de coupe du matériau est de 150 mm.

WINWIN2400CQ(图6)
