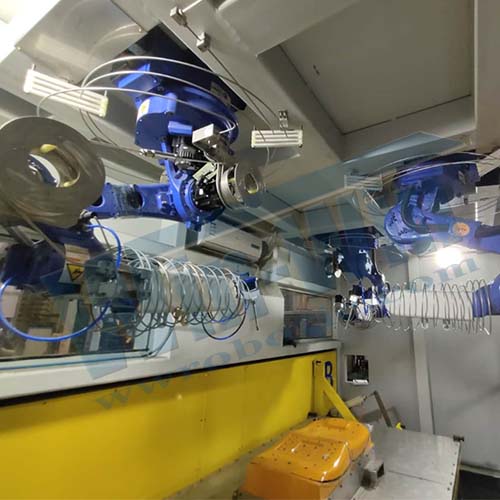

Plafond standard Win-Win - Cellule de robot à jet d'eau à bras de robot double


Cette cellule est équipée d'une table de coupe rotative, conçue comme un bras de robot à plafond double - plate-forme de rotation. Il est capable de traiter les matériaux de tapis de sol de voiture. À la suite d'expériences, nous déterminons que ce type a une bonne applicabilité. Le propriétaire de l'usine n'a besoin que d'un seul travailleur pour faire fonctionner l'ensemble du poste de travail. Structure entièrement fermée, il rend sûr pendant le fonctionnement. Win-Win a exporté plus de 20 ensembles pour les utilisateurs mondiaux cette année avec les modules requis. Nous ne fournissons pas seulement des machines de découpe au jet d'eau, mais nous traitons également la machine robotisée de colle, la machine d'injection, les machines de coupe, ce qui signifie que nous sommes en mesure d'offrir une ligne de production complète pour les fabricants d'intérieur automobiles.

WWFANUCM20CD(图1)

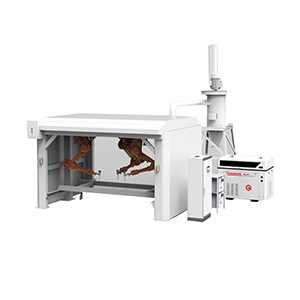

Bras de robot de plafond - Cellule à jet d'eau à plate-forme de rotation

WWFANUCM20CD(图2)

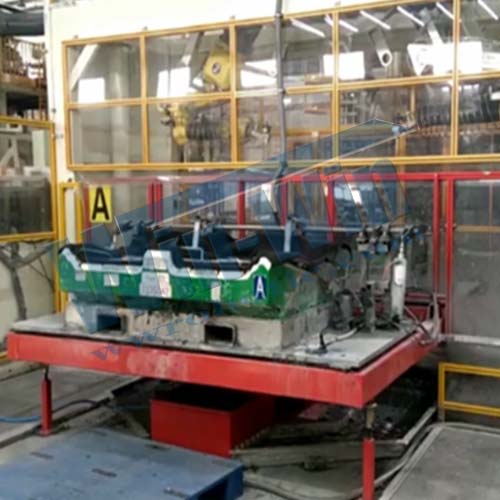

Afin d'améliorer fortement la productivité, une plate-forme rotative est une option essentielle pour ce poste de travail. Cela réduit également la pression de travail des ouvriers. Le programme de rotation peut être défini par General Control, pour réaliser un fonctionnement entièrement automatique, un fonctionnement semi-automatique, un fonctionnement entièrement manuel, de sorte qu'il ait des performances de coût élevées. Il adopte un contrôleur PLC Omron, un capteur d'induction Omron, un réducteur Siemens, peut contrôler la précision de rotation. Il est équipé d'un positionneur pour la rotation et la précision de rotation répétée peut atteindre ± 0,05 mm. Il adopte également des roulements importés d'Allemagne, une bonne résistance à l'usure, une longue durée d'utilisation Le matériau du tube carré épaissi est utilisé pour assurer la résistance de la table rotative et éviter la déformation. Utilisation de colle imperméable anti-âge à haute viscosité, performance super étanche Une plaque acrylique transparente antidéflagrante est placée au milieu de la table rotative, ce qui est pratique pour observer la situation de coupe et empêcher les éclaboussures d'eau à haute pression Peinture antirouille globale en aérosol, peinture de couleur, peinture lisse, belle et accrocheuse, bonne performance antirouille Utilisez un câble anti-usure, étanche, ignifuge et blindé, bonne praticabilité, longue durabilité.

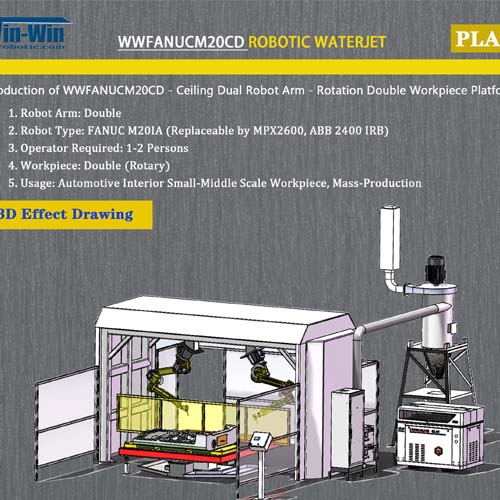

A propos de la structure du type de montage sur toit

Afin de faciliter le transport et l'installation, nos ingénieurs ont conçu le poste de travail robotique comme une structure de type à montage sur toit séparatif. Il convient à la taille du transport de conteneurs conventionnel. Ce type de montage sur toit est divisé en parties supérieure et inférieure, et le milieu est le joint, boulons à haute résistance épaissis entièrement adoptés. Le principe est de se connecter dans un premier temps, puis d'utiliser la technologie de soudage pour s'assurer que la taille et le niveau de toute la structure. La conception générale est basée sur le principe de la mécanique. Après de nombreuses analyses de puissance forcée, nous choisissons la structure appropriée, qui a le principe de conception architecturale de déchargement global des vibrations et de réduction du pesage. Pour que l'ensemble du poste de travail ne vibre ni ne se déforme pendant le fonctionnement. Dans cette structure, des canaux d'acheminement raisonnables et des canaux pour les tubes de ventilateur et les barils sont réservés. On peut dire que notre équipe de conception a passé par de multiples considérations sur cette structure porteuse globale, et les situations qui peuvent être rencontrées dans le processus de travail réel ont été prises en compte. La Chine est un pays de construction majeur et possède une solide expérience technique pour la construction de charpentes. Par conséquent, les paramètres de conception du cadre sont beaucoup plus grands que les paramètres utilisés par le poste de travail de découpe d'eau du robot.

WWFANUCM20CD(图3)

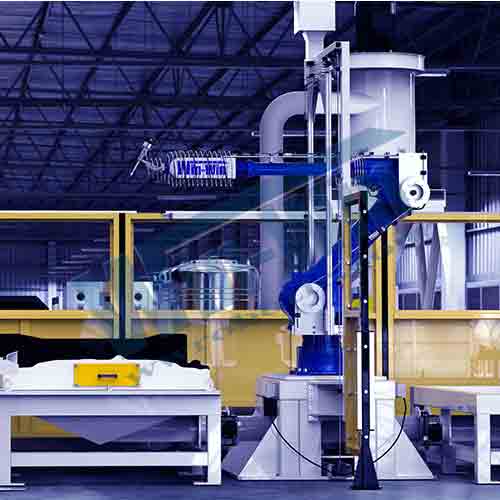

À propos de la conception du système robotique d'adsorption sous vide à jet d'eau

WWFANUCM20CD(图4)Lors de la découpe au jet d'eau, il y aura des eaux usées et des déchets. Il faut une machine d'adsorption sous vide pour absorber ces eaux usées à travers le tuyau de drainage et absorber les déchets vers la poubelle pour un nettoyage régulier.Les pièces intérieures de la voiture sont fabriquées à partir de matériaux relativement souples. Bien qu'il ait un module et un montage, il ne fixe pas très bien les matériaux intérieurs de l'automobile. Pour que les utilisateurs aient besoin d'un système d'adsorption sous vide pour fournir une pression négative, afin d'adsorber fermement le matériau de coupe sur le moule. Cela permet d'améliorer considérablement la précision.La machine d'adsorption sous vide elle-même utilise un moteur électrique haute puissance, qui ne produira pas de petit bruit. Notre équipe de conception a ajouté un silencieux pour réduire le bruit de la machine d'adsorption sous vide aux exigences de la norme internationale.





WWFANUCM20CD(图5)


Plus de détails sur le système de découpe au jet d'eau robotisé

Le bras du robot est toujours dans un état de mouvement de rotation pendant le fonctionnement. De l'eau à haute pression doit être délivrée aux articulations du haut des bras. Il devrait ajouter beaucoup de bobines haute pression et d'adaptateurs de tuyaux haute pression. Reportez-vous à la conception de ces détails, selon les commentaires de nombreuses expériences sur le terrain et les commentaires des clients, les joints pivotants haute pression traditionnels ont un taux de défaillance élevé. Notre équipe de conception utilise des tubes à bobine haute pression pour remplacer ces joints pivotants, évitant ainsi le remplacement fréquent des pièces et prolongeant le temps de travail continu pour l'ensemble du poste de travail. Afin de prolonger la durée de vie des orifices, nous avons installé un élément filtrant haute pression devant le corps de la buse pour filtrer à nouveau le débit d'eau UHP. Cette méthode résout le problème que les orifices cessent de fonctionner en raison d'un blocage. Le joint de bobine haute pression avec fonction autobloquante garantit que le joint de bobine haute pression ne sera pas desserré lorsqu'il est soumis à un couple. Au milieu de la voie navigable UHP, nous installons une vanne manuelle. Lors de la maintenance du poste de travail de découpe de l'eau du robot, la vanne manuelle est fermée pour assurer une bonne sécurité. ,


À propos du système de sécurité robotique Waterjet

En général, toutes les stations robotiques à jet d'eau ont besoin de barrières de sécurité et il en existe de nombreux types. Win-Win recommande à nos utilisateurs d'acheter les barrières telles que «Entièrement fermé en demi-fond, Panneau acrylique transparent en demi-haut».Comparé au type de grille, ce type de barrière de sécurité est plus efficace sur le poste de travail de découpe au jet d'eau. Parce que la grille ne peut pas arrêter le jet d'eau. La clôture de sécurité entièrement protégée est plus sûre.

WWFANUCM20CD(图6)


À propos de la pompe d'intensification UHP de nouvelle génération

La pompe intensificateur UHP est un appareil spécialement conçu pour la découpe au jet d'eau. L'efficacité de production et le taux de défaillance de l'ensemble du poste de travail sont liés à la pompe intensificateur. Les agents de maintenance entretiennent également cet appareil la plupart du temps, car la pompe intensificateur UHP est un dispositif d'alimentation de base pour l'ensemble du poste de travail. Cette pompe intensificateur est un appareil spécialement utilisé pour les postes de travail robotisés de découpe d'eau. Le très grand débit peut être fourni à 1 à 4 têtes de coupe en même temps.

WWFANUCM20CD(图7)

WWFANUCM20CD(图8)
