SYSTÈME DE JET D'EAU ROBOTIQUE ABB

Au cours des dernières années, le jet d'eau robotisé était souvent utilisé sur des matériaux plus souples et d'autres industries. Mais de nos jours, il a été adopté par une grande variété de domaines de conception de matériaux tels que les panneaux de construction, la décoration industrielle, les meubles, la chambre intérieure du véhicule et même par l'industrie aérospatiale, car cette découpe robotique s'est avérée suffisamment durable et précise pour répondre à la demande de l’industrie aérospatiale.Dans ce secteur, ABB, en tant que l'une des marques les plus populaires, propose de nombreuses solutions pour différents environnements de travail. Et ici, nous allons parler du poste de travail utilisant les bras robotiques ABB IRB 4600.

WWABB4600SS(图1)

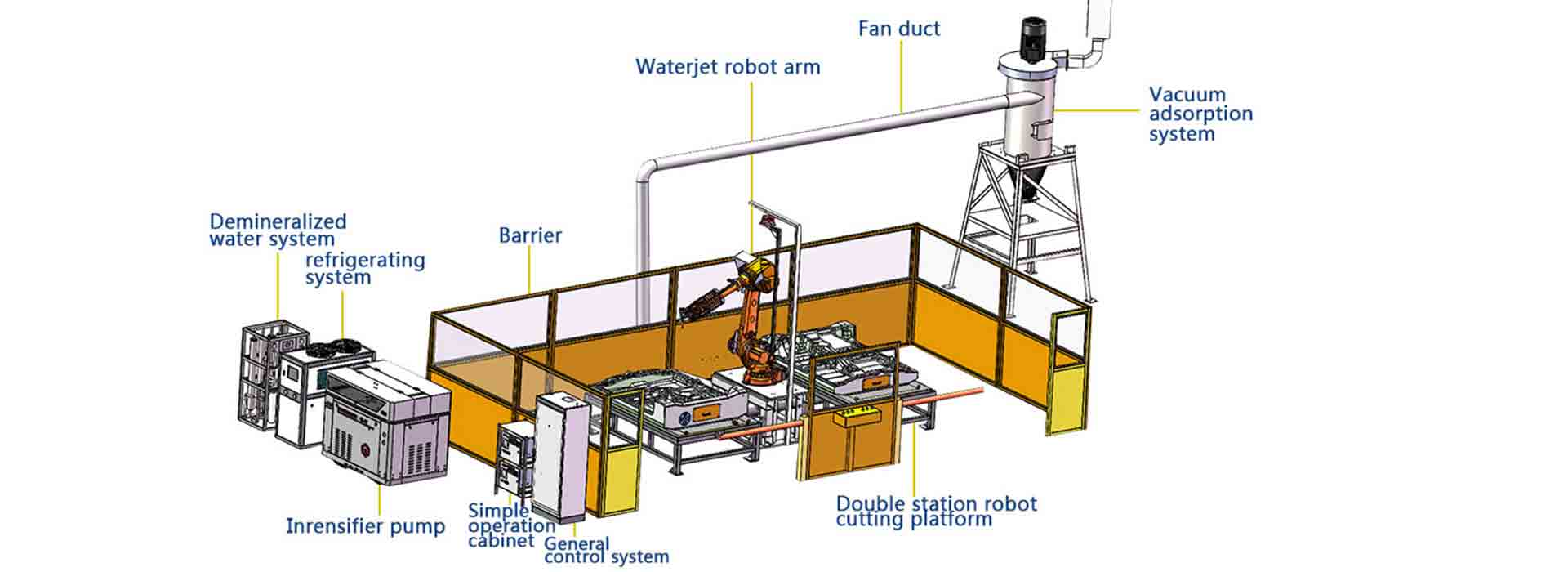

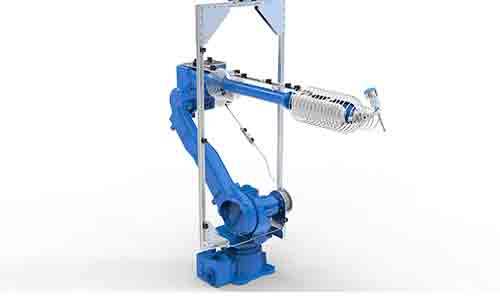

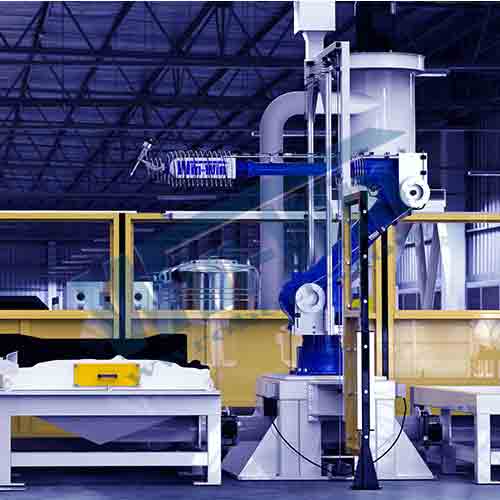

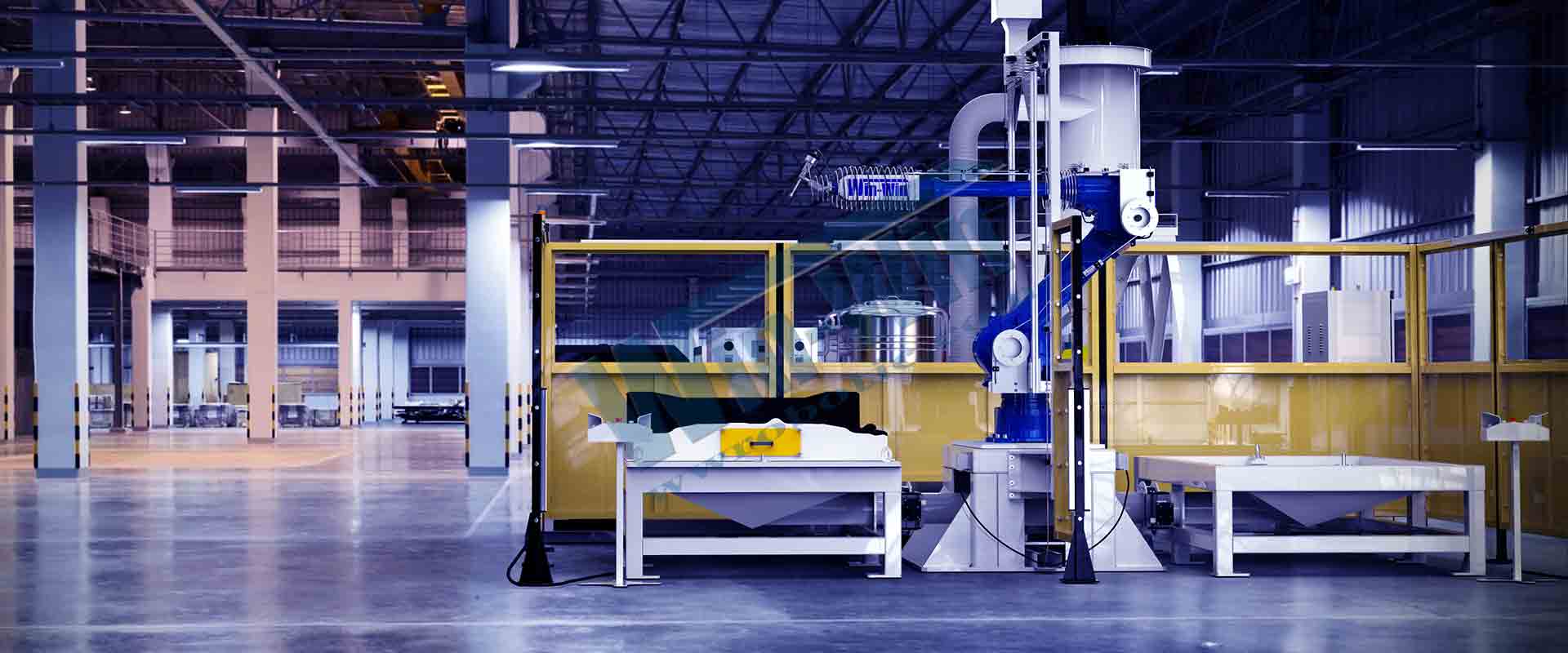

WWABB4600SS(图2)Les deux sont concernés par la découpe au jet d'eau pour la garniture de toit automobile. Une solution a une structure de découpe au jet d'eau dans les bras robotiques doubles, l'autre est dans les bras robotiques triples. La station de travail de découpe au jet d'eau à double bras adopte les bras de robot ABB 4600, qui ont une large plage de coupe et une longue portée. Les 2 caractéristiques déterminent la station ABB 4600 comme étant la plus adaptée à la structure de piédestal. Nous concevons ce poste de travail pour transporter 2 plates-formes de coupe des deux côtés, afin de garantir que le poste de travail continue de fonctionner de manière circulaire. Cela améliorerait l'efficacité de la coupe, accélérerait la productivité. Pour les bras robotiques triples travaillant sur la découpe au jet d'eau pour la garniture de toit automobile, nous adoptons généralement la structure de plafond. Le poste de travail de découpe au jet d'eau du robot de plafond est capable d'exécuter la mission de coupe verticale, visant la grande zone de coupe pour l'ensemble du toit de la voiture. Reportez-vous au bras de robot, nous avons décidé d'utiliser le bras de robot ABB 2400. 3 bras travaillent ensemble, la vitesse de coupe serait beaucoup accélérée. Et la structure de logement avec la porte de sécurité, pourrait être sûre et fiable. La productivité serait augmentée de 25% avec les deux types de système de découpe au jet d'eau robotisé, qui peuvent répondre complètement aux exigences de la découpe au jet d'eau pour la garniture de toit automobile. Certes, nos utilisateurs pourraient envisager ces solutions en fonction du domaine de travail réel et de la disposition des opérateurs de découpe au jet d'eau pour garniture de toit automobile.

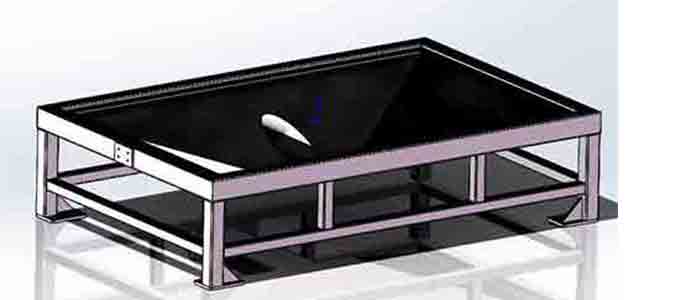

Table de serrage

WWABB4600SS(图3)Plate-forme de serrage à double pièce, structure de rotation, améliore l'efficacité, la sécurité et la stabilité.Il est fait de matériau à paroi épaisse par soudage, pulvérisé avec une peinture antirouille à l'intérieur et pulvérisé avec une peinture de protection de surface à l'extérieur pour protéger le métal de la corrosion.Le soudage répond à des exigences avancées, chaque degré de joint est élevé, la pression d'aspiration sous vide est améliorée et les accessoires peuvent être adsorbés de manière fiable.Plate-forme de structure avec diverses fonctions et formes personnalisées selon les exigences du client Structure d'installation divisée par cadre, la conception globale est raisonnable, facile à démonter et à installer, facile à transporter, à réduire les coûts.


pompe à jet d'eau

WWABB4600SS(图4)

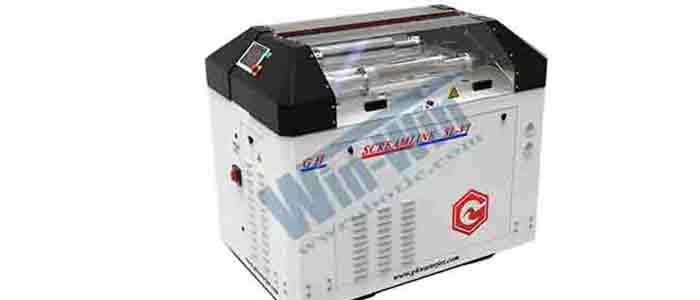

Nous adoptons la technologie la plus avancée au monde pour concevoir cette pompe intensificateur. À la suite de l'importation de composants de corail des États-Unis ou d'Europe, la durabilité de travail peut être stabilisée au-dessus de 8000 heures. La forte puissance de l'approvisionnement en eau, qui est capable de supporter le fonctionnement synchrone du Triple Robot Arm. Elle a 3 fois plus d'efficacité que les pompes à intensificateur traditionnelles. Longue durée de travail non-stop, adaptée à la production de masse.



Système d'adsorption sous vide

WWABB4600SS(图5)


Le ventilateur centrifuge haute puissance a une forte capacité d'adsorption et l'effet d'atténuation d'adsorption peut atteindre plus de 10 m Un chariot à ferraille mobile placé au fond pour un nettoyage et un remplacement faciles Adoptant un dispositif d'élimination du son, le fonctionnement global du petit décibel, à faible bruit, pour fournir un bon environnement. Tuyau d'adsorption en plastique rigide épaissi, ferme et stable, peut être utilisé pendant des décennies. Chargement intermédiaire de la boîte à déchets, éviter le blocage du pipeline d'adsorption, facile à nettoyer.

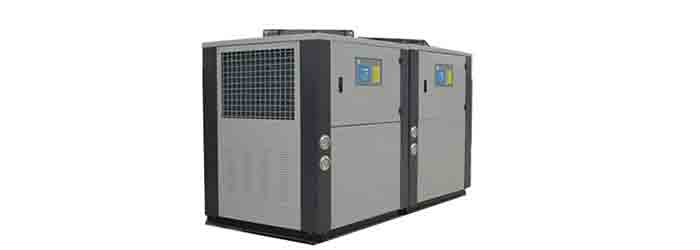

Système de refroidissement

WWABB4600SS(图6)



Supporte le système de refroidissement 24 heures sur 24, bon effet de refroidissement, fonctionnement simple, pas d'entretien Refroidissement par circulation, pas besoin de fournir de l'eau tout le temps, système de réfrigération à compresseur intégré.La température de l'huile peut être contrôlée à environ 25 ° C par ce système de refroidissement, même pendant 24 heures de fonctionnement sans interruption.



Système de purification d'eau

WWABB4600SS(图7)

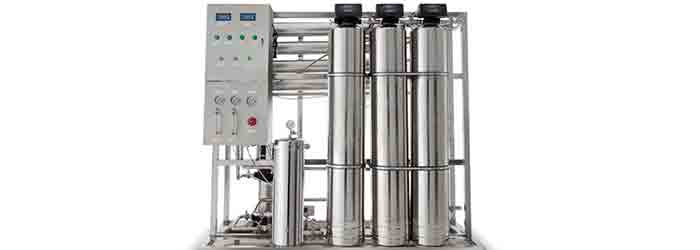

Système de purification d'eau à grand débit, filtre les particules d'eau, prolonge la durée de vie de la tête de coupe Système de purification automatique de l'eau, fonction de démarrage et d'arrêt automatique, aucune opération de l'opérateur Plusieurs groupes d'éléments filtrants remplaçables, résistance à la pression du réservoir, matériaux anticorrosion Structure compacte, petit surface au sol, fonctionnement simple, fonctionnement fiable, adapté aux postes de travail de découpe d'eau



Barrière de sécurité

Structure entièrement fermée pour le fond, empêche les articles divers de la zone d'opération. Des plaques ACRYLIQUES sont placées sur les barrières, pratiques pour l'observation.Capteur d'éclairage installé, connexion avec système d'alarme.Feu de signalisation jaune, norme internationale.Utilisation d'une plaque épaisse, boulons d'ancrage fixes, plus ferme, bonne résistance aux collisionsConception de section de clôture de sécurité, facile à transporter et à installer, installation facile à ajuster en fonction du site.

WWABB4600SS(图8)
