WWABB4600SS
pictures
-
WWABB4600SS(1/1)
+86 18840677446

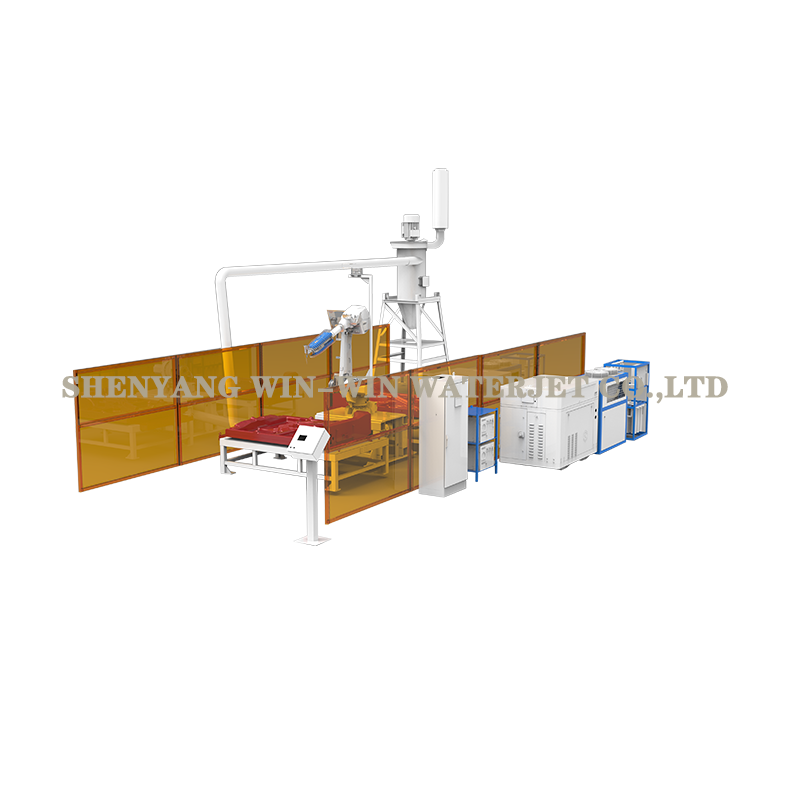

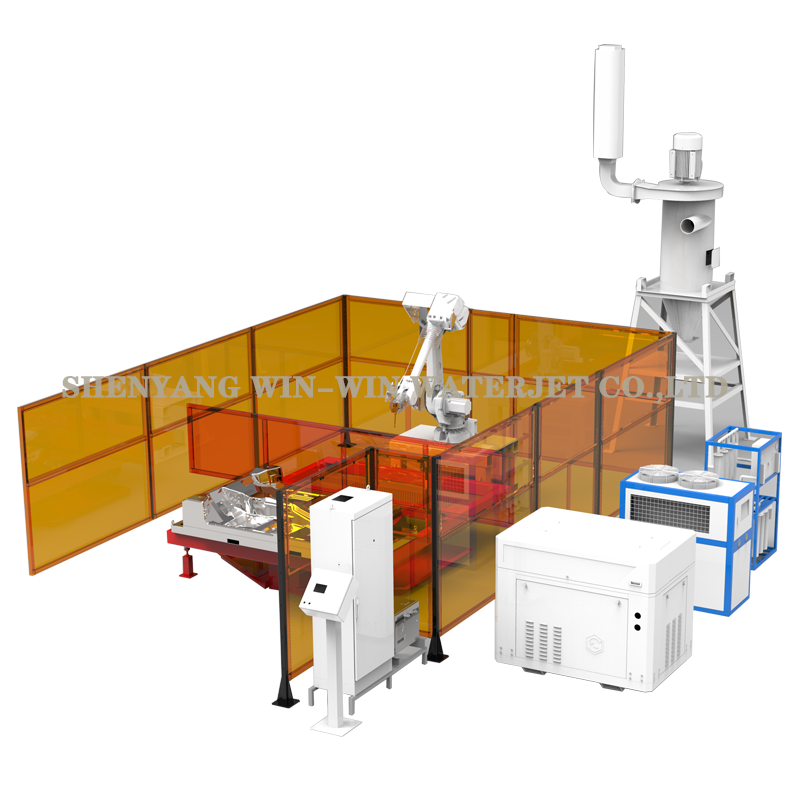

L'équipement WWABB4600SS produit par WIN-WIN est basé sur le changement structurel des doubles bras robotiques. La structure de cet équipement est plus simplifiée, l'opération est plus simple, adaptée à la production de petits lots, la table de serrage à double station gauche et droite peut garantir au robot de fonctionner en continu pendant 24 heures. Cette structure avec un bras robotique à jet d'eau unique est très rentable et le prix est relativement bas. Il convient aux nouveaux arrivants ou à la production en petits lots.

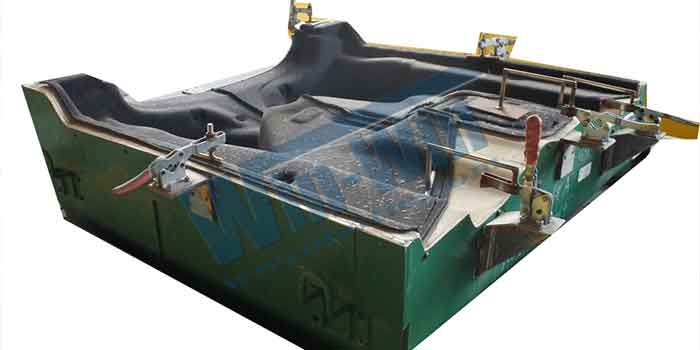

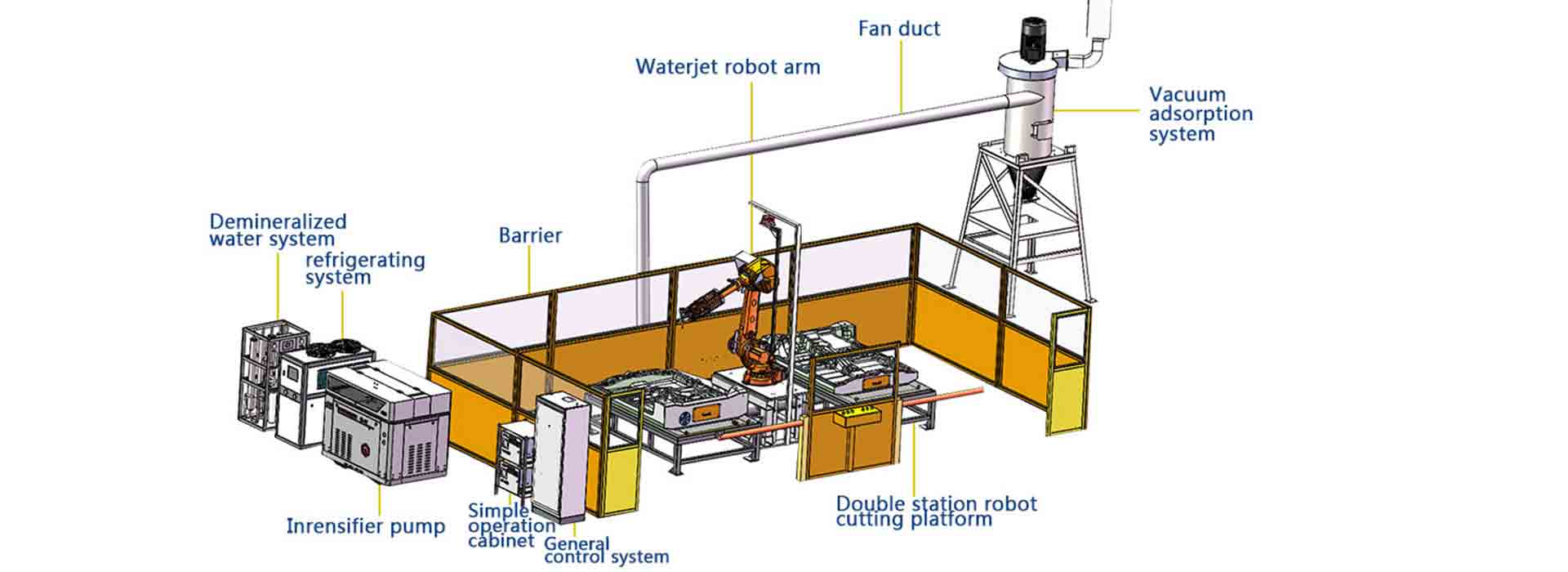

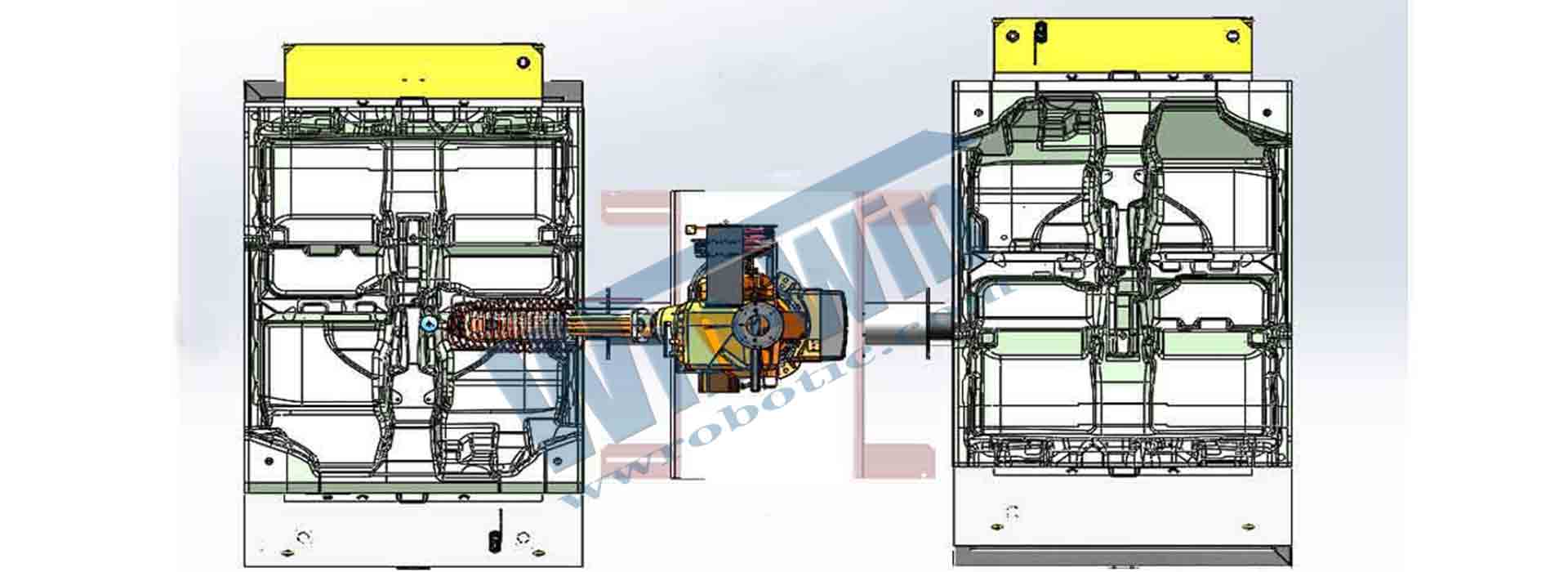

L'opérateur fait face au poste de travail robotisé de découpe au jet d'eau, et il y a une table de serrage à gauche et à droite. Les deux tables de serrage sont relativement indépendantes. Nous les définissons souvent comme des tables A et B, ce qui signifie que lorsque l'opérateur change le matériau de coupe dans la zone de table B, cela n'affectera pas la coupe normale de la table de surface A. La structure d'ouverture des portes gauche et droite est plus raisonnable, l'opérateur peut observer les conditions de travail de n'importe quel côté à tout moment, et chaque fois que le matériau de coupe est changé, la distance parcourue par l'opérateur est réduite, ce qui augmente l'efficacité du travail et réduit l'intensité du travail. C'est une conception très conviviale.
Nous adoptons un support de tête de coupe étendu pour augmenter la plage de coupe efficace et utilisons un matériau en alliage d'aluminium, qui a une apparence industrielle, réduit le poids de la tête du robot, réduit les vibrations et la charge du mouvement rapide du robot et améliore la précision de coupe.
L'extrémité avant de la tête de coupe est équipée d'un élément de filtre à eau haute pression, qui peut être filtré à nouveau avant que l'eau haute pression ne pénètre dans l'orifice pour garantir que la qualité de l'eau répond aux exigences, améliorer à nouveau la durée de vie de l'orifice, et prolonger le temps de travail du poste de travail de découpe au jet d'eau du robot.

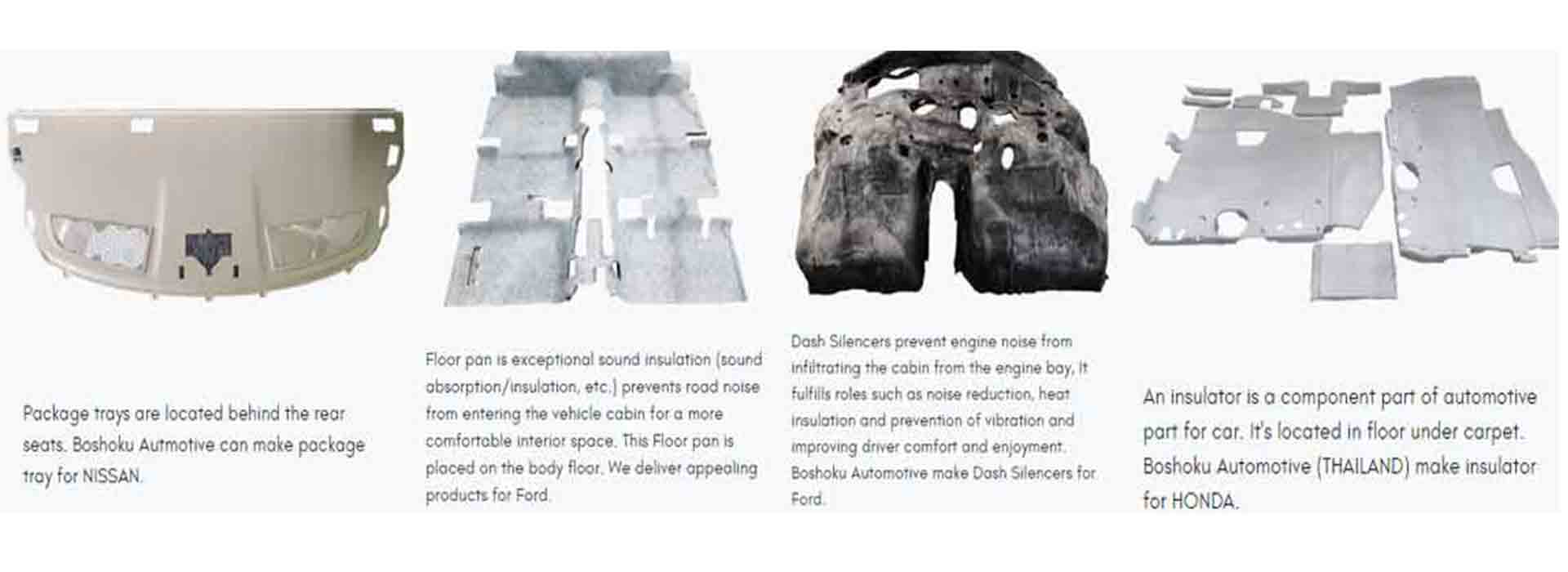

Le tube de buse d'extension peut couper la pièce avec une différence de hauteur relativement importante, adaptée aux industries de coupe intérieure automobile.
La facilitation de l'opération

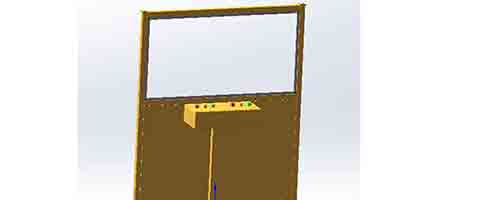

La conception de la console de commande simple est ergonomique, ce qui est pratique pour l'opérateur, et elle est simple et facile à comprendre. Il est facultatif de s'équiper d'un écran LCD, d’un diagramme d’affichage de simulation dynamique, etc. La distance de position du bouton est supérieure à 300 mm pour éviter les erreurs d'appuyer sur le mauvais bouton. Les appareils et circuits électriques répondent aux normes internationales, le boîtier est bien scellé et la conception est étanche à l'humidité.
Conception raisonnable de support de pipeline haute pression

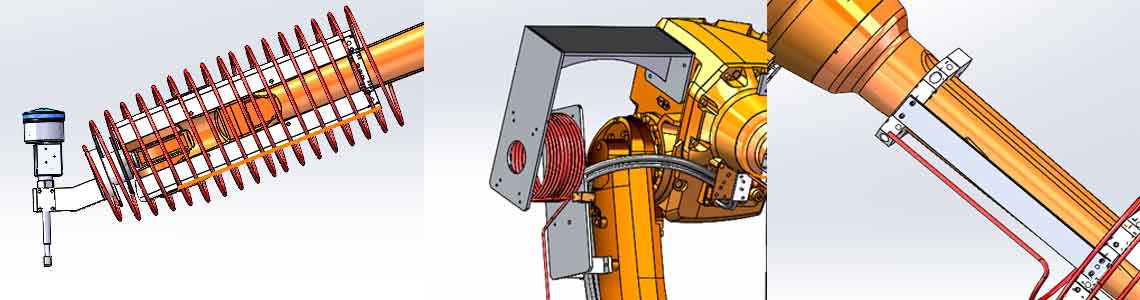

Conception raisonnable de support de canalisation haute pression, évitez l'utilisation d'un arbre rotatif et utilisez plutôt une bobine haute pression, ce qui réduit considérablement la consommation de pièces d'usure. La structure de support interne est plus stable et pratique pour l'installation et le démontage, un matériau en alliage d'aluminium de haute dureté est utilisé comme matière première du support pour réduire la charge du bras du robot, le rendre plus stable et réduire la consommation d'énergie. Le joint de tuyau haute pression utilise une structure autobloquante pour empêcher le bras du robot de tourner et provoquer le desserrage de la rue du tuyau haute pression.
