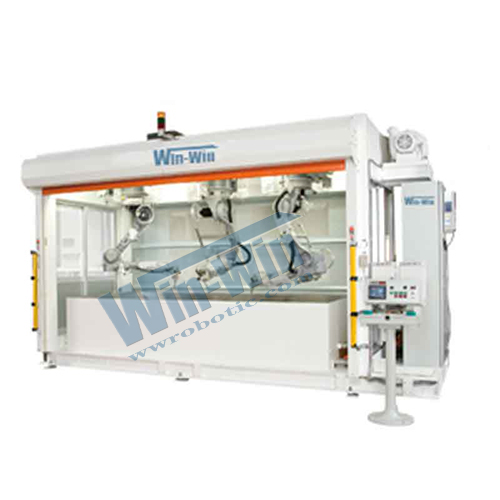

Projet Robotic Waterjet Automotion - Système de coupe de table fixe à triple bras robotique

Machine de découpe au jet d'eau robotisée comprenant un robot industriel à 6 axes (ABB, FANUC, YASKAWA..etc), système à jet d'eau haute pression. Le bras du robot à 6 axes porte une tête de découpe au jet d'eau pour découper des pièces 3D avec programmation CNC (tête de découpe jet d'eau pure pour la découpe intérieure automobile, tête de découpe abrasive pour la découpe de matériaux durs). Le système de découpe au jet d'eau robotisé est généralement utilisé pour couper les pièces intérieures des automobiles, pour percer des trous ou pour couper les bords.

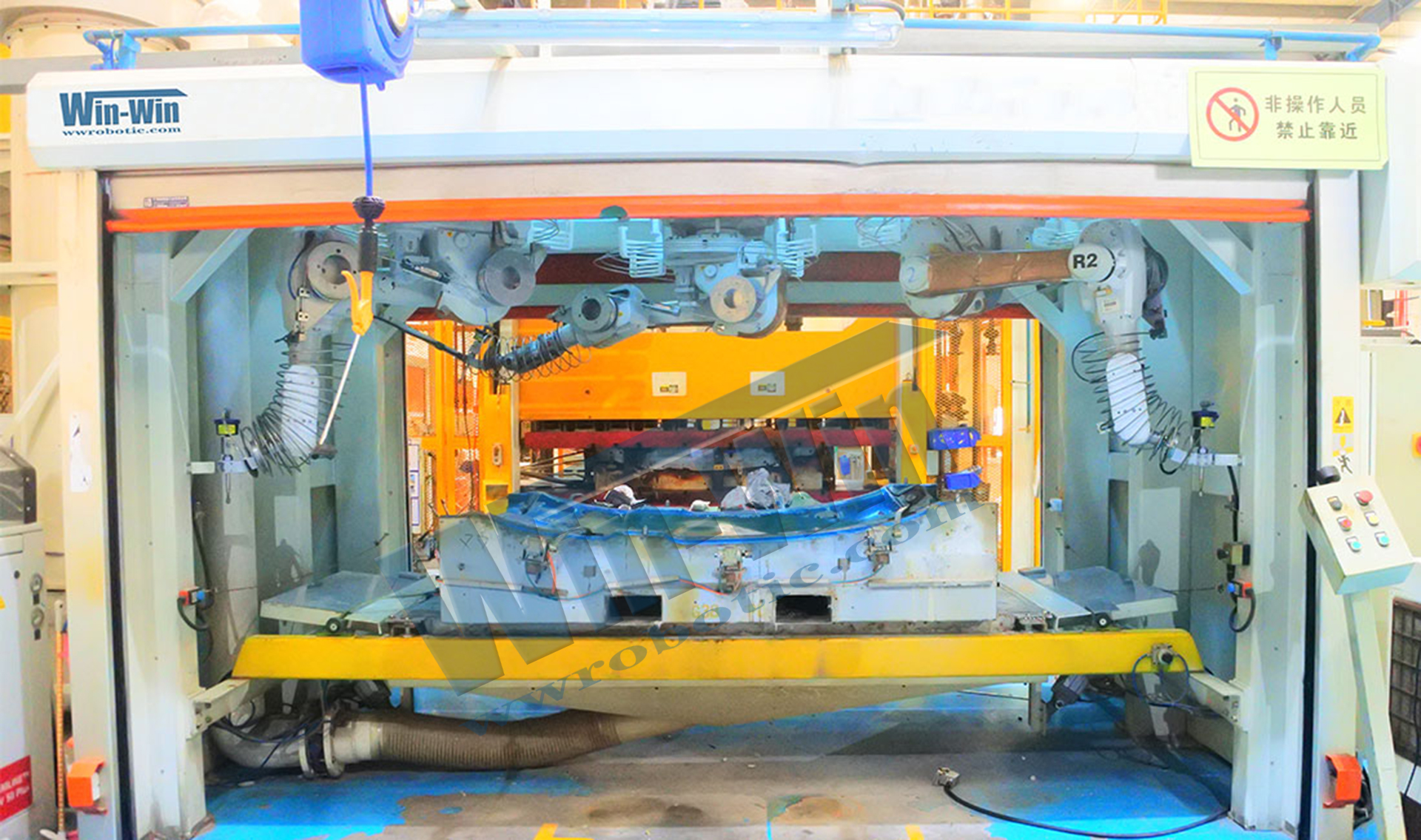

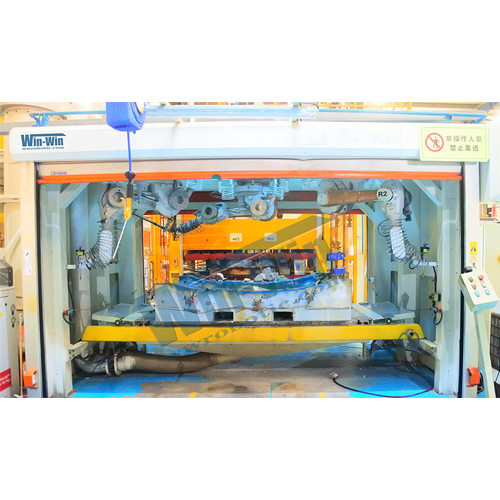

 C`est différent pour les pièces automobiles. Le système de coupe robot triple ABB IRB 1600 est le système de coupe très utilisé, qui s'applique à la coupe de bord de haute précision, comme le toit / garniture de toit, les garnitures, les tapis de sol, etc. Win Win waterjet, travaillant dans l'industrie de la découpe au jet d'eau avec plus de 10 ans d'expérience. Équipe indépendante de recherche et développement, nous avons abtained divers modèles pour la découpe au jet d'eau. Nous nous concentrons sur le système de découpe au jet d'eau robotisé, pour les industries automobile et aérospatiale. Comparé au poste de travail à bras robotique double, le bras robotique triple est plus efficace. Pendant le processus de découpe, il n'y a pas de poussière, pas de gaz toxique nocif, pas de chaleur et aucun dommage aux pièces à travailler.

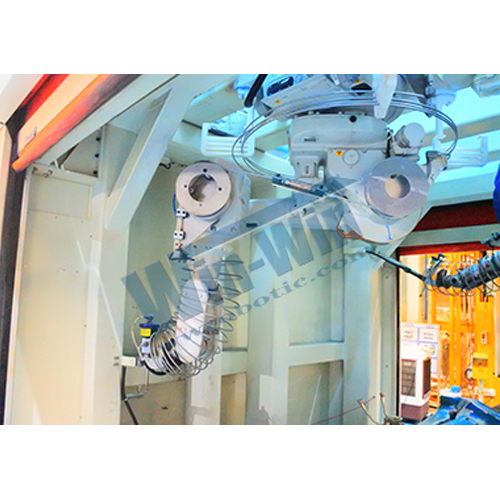

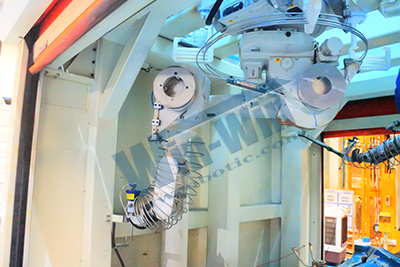

Méthode d'installation: assis, plafond, support, inclinaison, à l'envers

Poids corporel: 250 kg

Nombre d'axes du robot: 6 axes

Zone de travail: 1450 mm

Charge du robot: 10 kg

Répétez la précision de positionnement: 0,05 mm

Principales caractéristiques et avantages

1. Doublez la sortie

Par rapport à d'autres robots similaires dans les applications de manutention, de chargement et de déchargement de matériaux et de processus, le cycle de travail de l'IRB1600 est réduit de moitié.

2. Pas besoin de s'inquiéter de la coupe de coin

Lorsqu'ils fonctionnent à grande vitesse, la plupart des robots ont le problème de couper les coins. Le robot IRB1600 utilise une combinaison unique de «cerveau» et de «muscles», quelle que soit sa vitesse, il peut assurer un chemin de travail cohérent.

3. Excellente fiabilité

IRB1600 a une excellente fiabilité, même dans les environnements d'exploitation les plus difficiles ou les opérations tous temps les plus exigeantes, ce robot peut faire face avec facilité.

4. Facile à intégrer

L'installation est très flexible: l'IRB1600 peut être installé dans un support, au plafond, incliné ou à l'envers, et peut même être installé à l'intérieur de l'appareil.

5. Durabilité et santé

En utilisant des engrenages à faible frottement, QuickMove et TrueMove peuvent éviter des mouvements inutiles, la consommation d'énergie à vitesse maximale est réduite à 0,58KW et la consommation d'énergie est inférieure lors de l'exécution à basse vitesse.

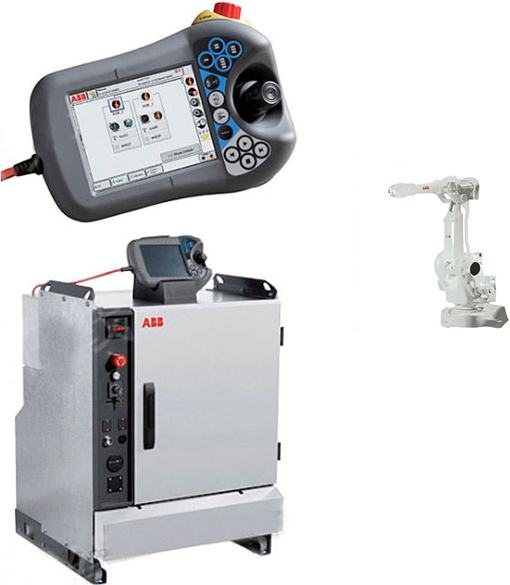

Contrôleur

Entrée d'alimentation: 200-600V, 50-60Hz

Taille: 970 * 725 * 710mm

Poids: 150 kg

Niveau de protection: IP54

Matériel de contrôle: système multiprocesseur, bus PCI, disque flash de grande capacité, alimentation de secours en cas de panne de courant, interface de mémoire USBLogiciel de contrôle: système d'exploitation en temps réel mature, langage de programmation RAPID avancé, logiciel préinstallé au format de fichier PC-DOS (utilisant un DVD comme support)

Panneau de configuration

Modèle: FlexPendant

Poids: 1 kg

Prise en charge: écran tactile couleur, joystick, arrêt d'urgence, prise en charge de la commutation gauche et droite, prise en charge du disque U, remplacement à chaud, programme de récupération / prise en charge du stockage USB, connexion avec horodatage, prise en charge du service à distance

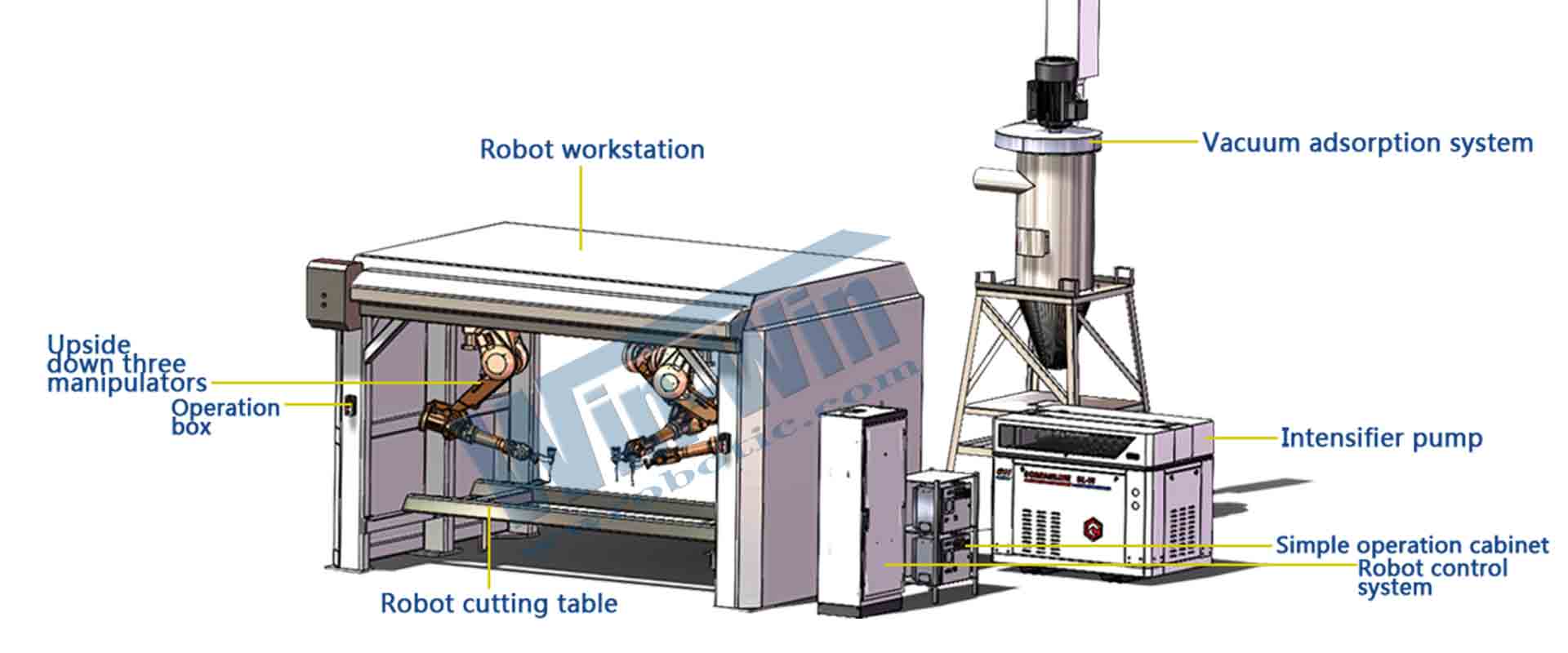

Un système de découpe au jet d'eau robotique complet comprend normalement 3 parties principales

1. Pompe intensificateur de jet d'eau à haute pression, 380Mpa (55kpsi).

2. Robot 6 axes et logiciel de contrôle.

3. Table de coupe avec table de coupe fixe par aspiration sous vide.

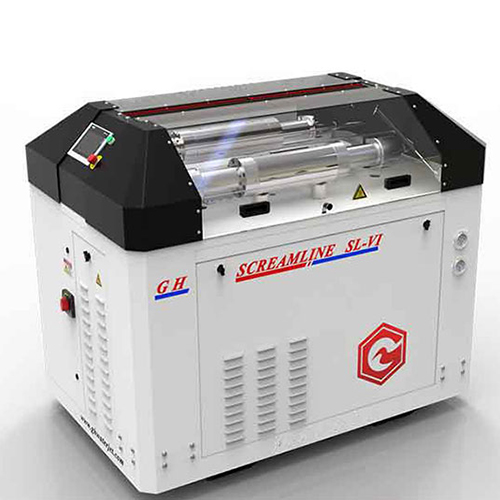

La pompe à haute pression joue un rôle important en fournissant une source de système de coupe robotique à jet d'eau. Pompe intensificateur haute pression Win-Win SL-VI, peut être remplacée Pompe intensificateur KMT origine SL-V streamline. C’est un choix économique pour la coupe automobile, un travail régulier et moins de problèmes lors du travail, c’est également un bon choix. Le Max. Le débit peut atteindre 4,8 L / min.

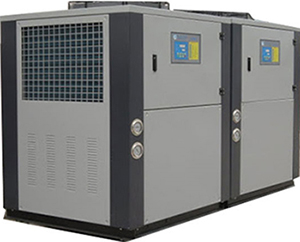

Système de refroidissement

Le système de refroidissement est également appelé refroidissement par réfrigérant ou refroidissement par compresseur.Il peut garantir que la température de l'huile de la machine peut être à une température constante pendant 24 heures, ce qui ne peut pas être atteint par les châteaux d'eau ordinaires.

Système d'adsorption sous vide

La table de coupe fixe par aspiration sous vide joue le rôle de plate-forme de coupe.

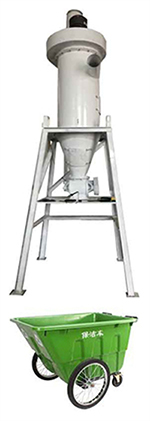

Table de coupe fixe à aspiration équipée d'un système d'absorption, pour éliminer les déchets de pièces de coupe. Lors de la coupe de la tête, coupez des pièces du toit ou du tapis de sol. Les déchets de matériaux seront absorbés dans la voiture à déchets.

De plus, un système de refroidissement par eau est nécessaire lorsque vous travaillez dans un environnement à température élevée. Tels que la Malaisie, l'Indonésie, les EAU ... etc.Quoi qu'il en soit, si vous souhaitez augmenter votre efficacité de coupe, le bras robotique triple ABB IRB 1600 est votre choix.
