Solution Robot Waterjet avec ABB IRB 2400 par Win-Win

En tant que processus de découpe à froid, la découpe au jet d'eau présente les caractéristiques d'une découpe à haute énergie, à froid et par point. Il n'a pas de sélectivité pour le matériau à découper, il ne produira pas de délaminage lors de la découpe, pas d'accumulation de chaleur, pas de pollution par la poussière, etc.

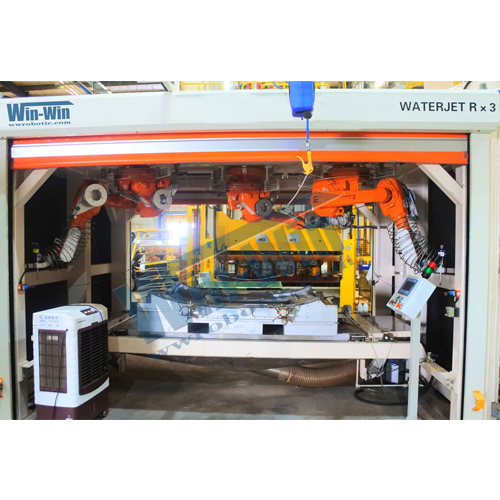

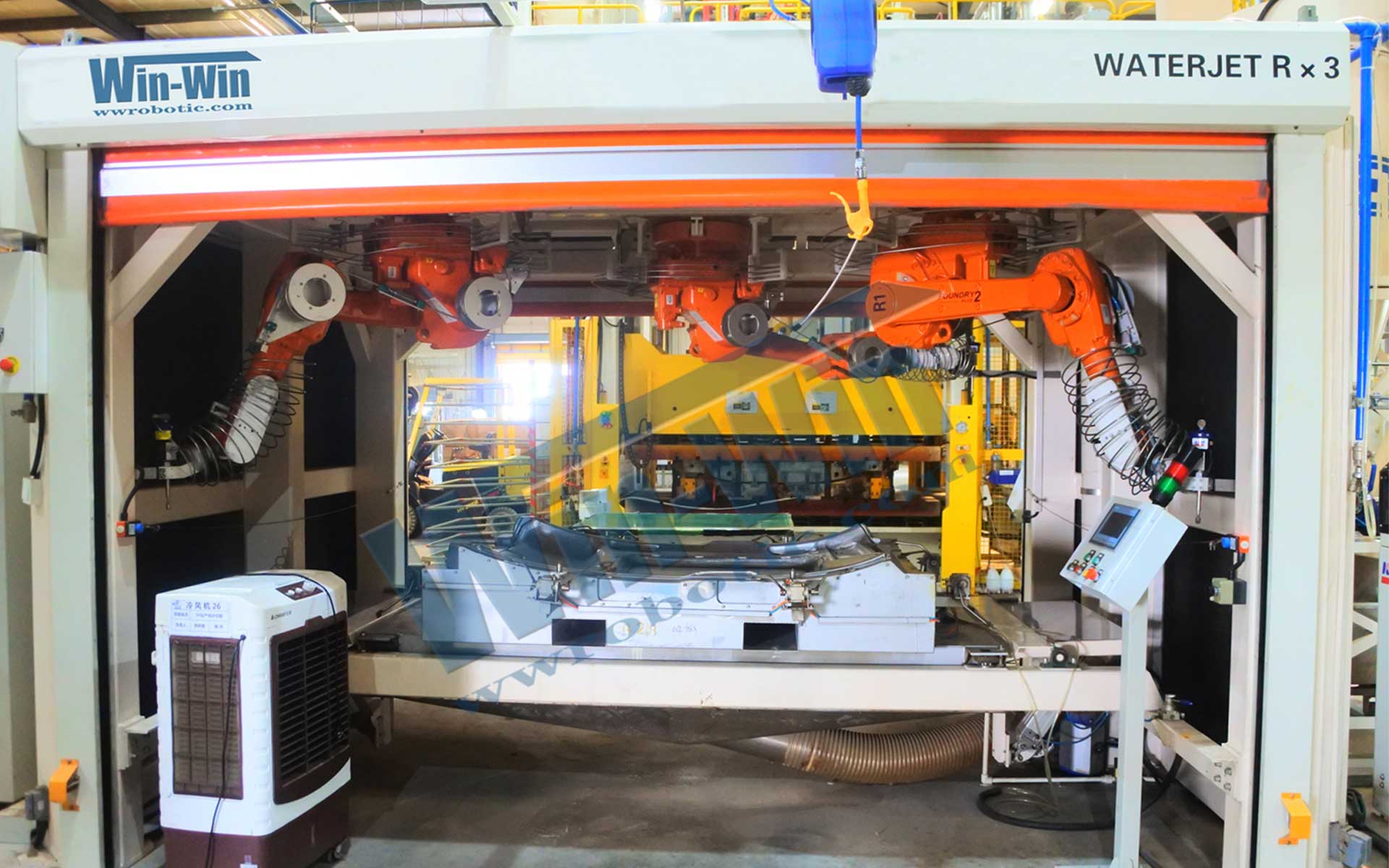

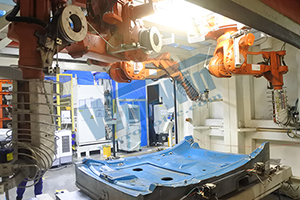

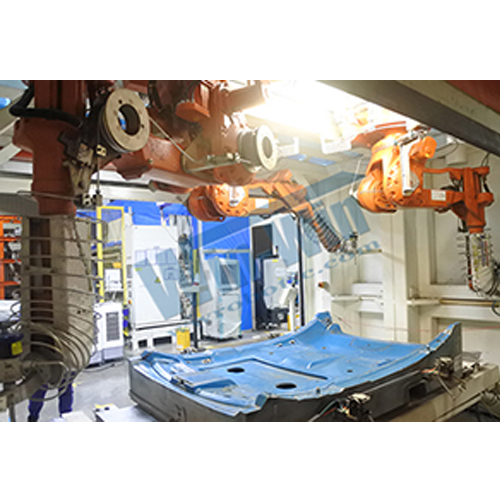

Découpe en 2D et 3D. La découpe au jet d'eau par robot à jet d'eau est particulièrement adaptée à la découpe de formes spéciales, telles que la fabrication automobile, pour la découpe de tableaux de bord, de pièces intérieures et extérieures, de panneaux de porte, de fenêtres, etc., ne nécessite pas de moules, aérospatiale, navires, militaire, nucléaire énergie Les avantages dans d'autres domaines techniques sont plus évidents. Il peut améliorer la flexibilité de traitement de la ligne de production.

WIN-WIN a plus de 10 ans d'expérience en R&D et en production dans l'industrie du jet d'eau. Jusqu'à présent, nous avons fourni des solutions de robot de découpe au jet d'eau sûres, fiables, économiques et efficaces pour différentes industries dans de nombreux pays du monde. IRB 2400 est un robot industriel de découpe au jet d'eau très largement utilisé. Il est disponible dans de nombreuses versions différentes. Il a une précision de fonctionnement extrêmement élevée et d'excellentes performances dans les applications de manutention, de gestion des machines et de processus. Le robot IRB 2400 peut améliorer votre efficacité de production, raccourcir les délais de production et accélérer la livraison.

1. Forte fiabilité, longue durée de fonctionnement

Le robot est robuste et durable, le nombre de pièces utilisées est minimisé, la fiabilité est forte et l'intervalle de maintenance est long, ce qui permet d'économiser le coût de la maintenance ultérieure.

2. vitesse rapide, temps de cycle de fonctionnement court

Grâce à la technologie de contrôle de mouvement unique d'ABB, les performances d'accélération et de décélération du robot sont optimisées et le temps de cycle de travail du robot est minimisé.

3. Haute précision, la qualité de production stable des pièces

Il a la meilleure précision de piste et une précision de positionnement répétée (RP = 0,06 mm).

4. haute puissance, une large gamme d'applications

L'option de charge utile est de 7 à 20 kg et la distance de portée maximale est de 1,810 m.

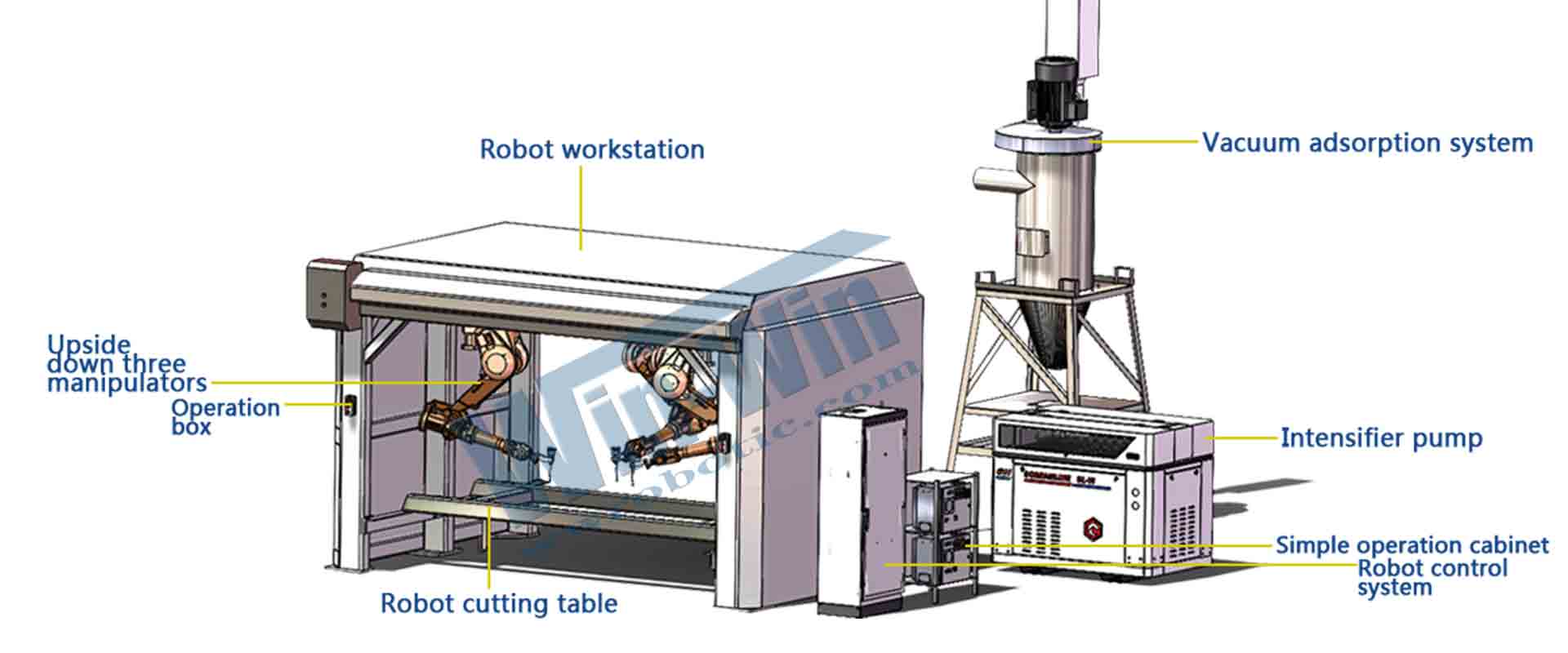

Le robot à jet d'eau comprend les principales pièces suivantes

1.Le bras du robot, la plate-forme de coupe et la tête de coupe au jet d'eau.

Lequel besoin de sélectionner le nombre de bras de robot et de plates-formes en fonction des différentes conditions de coupe, ainsi que de leurs méthodes d'installation, afin d'obtenir la meilleure efficacité de travail. Nous avons une riche expérience dans la conception de solutions de jet d'eau. Il vous suffit de me parler de vos conditions de travail et nous pouvons vous proposer d'excellentes solutions de conception.

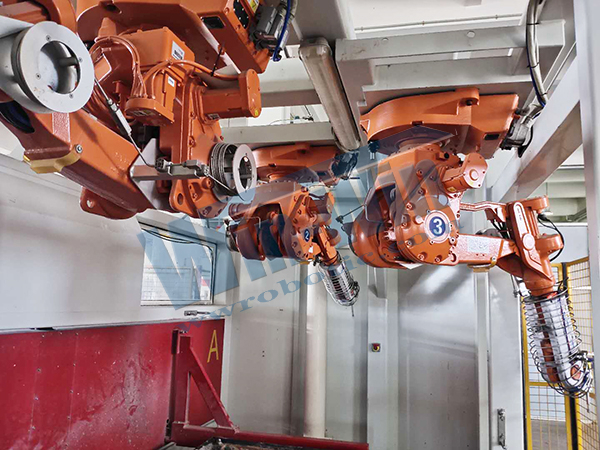

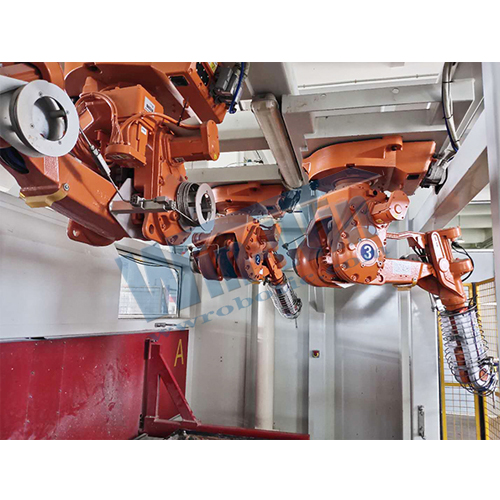

Méthode d’installation : assis, à l'envers

Poids corporel : 380 kg

Nombre d'axes du robot : 6 axes

Zone de travail : 1550 mm

Charge du robot : 20 kg

Répétez la précision de positionnement : 0,05 mm

Caractéristiques et avantages du produit

Le robot IRB 2400 est disponible dans une variété de versions différentes, avec une précision de fonctionnement extrêmement élevée et d'excellentes performances dans les applications de manutention, de gestion des machines et de processus. Le robot IRB 2400 peut améliorer votre efficacité de production, raccourcir les délais de production et accélérer la livraison.

Disponibilité élevée et longue durée

IRB 2400 est le robot industriel le plus utilisé au monde. Le robot est robuste et durable, le nombre de pièces utilisées est réduit au minimum, la fiabilité est forte et l'intervalle de maintenance est long.

Temps de cycle de fonctionnement rapide et court

Grâce à la technologie de contrôle de mouvement unique d'ABB, les performances d'accélération et de décélération du robot sont optimisées et le temps de cycle de travail du robot est minimisé.

La qualité de production des pièces de haute précision et stable

Il a la meilleure précision de trajectoire et répète la précision de positionnement (RP = 0,06 mm).

Gamme d'applications haute puissance

L'option de charge utile est de 7 à 20 kg et la portée maximale est de 1,810 m.

Robuste et durable, adapté aux environnements de production difficiles

Indice de protection IP 67, nettoyage à la vapeur, type salle blanche (classe 100) et «type expert en coulée» sont disponibles.

Intégration et production flexibles et polyvalentes

Tous les modèles peuvent être installés à l'envers.

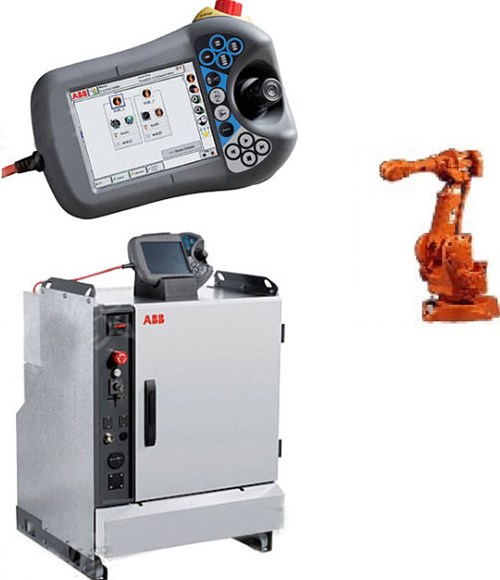

Contrôleur

Entrée d'alimentation: 200-600V, 50-60Hz

Taille: 970 * 725 * 710mm

Poids: 150 kg

Niveau de protection: IP54

Matériel de contrôle: système multiprocesseur, bus PCI, disque flash de grande capacité, alimentation de secours en cas de panne de courant, interface de mémoire USBLogiciel de contrôle: système d'exploitation en temps réel mature, langage de programmation RAPID avancé, logiciel préinstallé au format de fichier PC-DOS (utilisant un DVD comme support)

Panneau de configuration

Modèle: FlexPendant

Poids: 1 kg

Prise en charge: écran tactile couleur, joystick, arrêt d'urgence, prise en charge de la commutation gauche et droite, prise en charge du disque U, remplacement à chaud, programme de récupération / prise en charge du stockage USB, connexion avec horodatage, prise en charge du service à distance

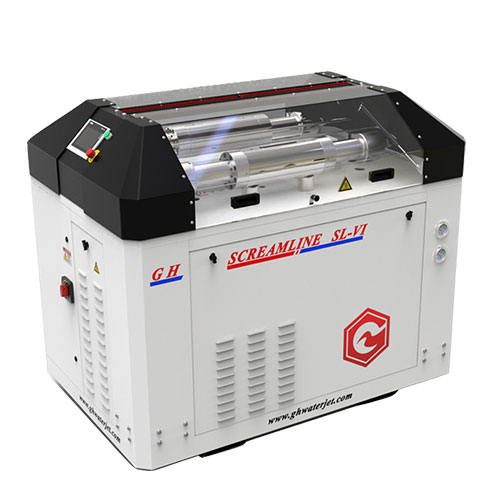

Pompe intensificateur haute pression

Il doit être adapté au nombre de bras mécaniques et à l'ouverture de l'orifice de la tête de coupe, et l'efficacité du travail de coupe peut être parfaitement exercée sous la meilleure charge de la pompe. Par exemple, notre pompe SL-VI a une puissance extrêmement forte, et elle peut parfaitement fournir le travail de coupe de trois orifices avec une ouverture de 0,17 mm.

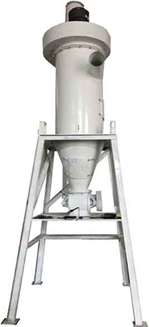

Système d'adsorption sous vide

Le système d'adsorption sous vide doit être inclus dans le poste de travail à deux pièces de type plafond, qui est une structure entièrement fermée. Cet équipement est capable de collecter les déchets et l'eau après avoir été découpés dans la boîte de conception spéciale. Comme un autre système de découpe robotisé, la découpe au jet d'eau présente de nombreux avantages mais moins d'inconvénients. Le plus avancé sera à faible coût. La découpe au jet d'eau est une solution économique pour le traitement des matériaux. Les utilisateurs n'ont besoin d'acheter qu'une seule pompe intensificateur comme dispositif d'alimentation et un bras de robot. Comparé au système de découpe laser, le coût est très précieux. La technologie de découpe au jet d'eau est largement utilisée dans la fabrication de textiles et de matériaux en cuir pour les pièces intérieures automobiles.

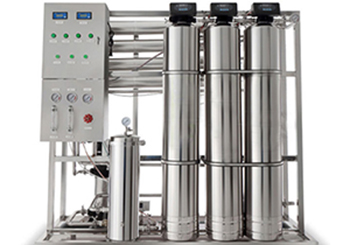

   Système de filtration et de purification de l'eau

Ce qui est également une partie vitale, cela affecte directement le fonctionnement normal et la durée de vie de la machine. Il est utilisé pour filtrer et purifier les sédiments, la limaille de fer, d'autres impuretés, les ions calcium et magnésium, etc. dans l'eau, ce qui peut protéger les pièces de la machine de l'usure et de la corrosion de ces substances, prolongeant ainsi la durée de vie de la machine Composants.
