Win-Win conçoit une cellule robotisée de découpe au jet d'eau de nouvelle génération, largement utilisée dans l'industrie de la fabrication intérieure automobile, et nous avons obtenu de nombreux éloges de la part de nos clients.

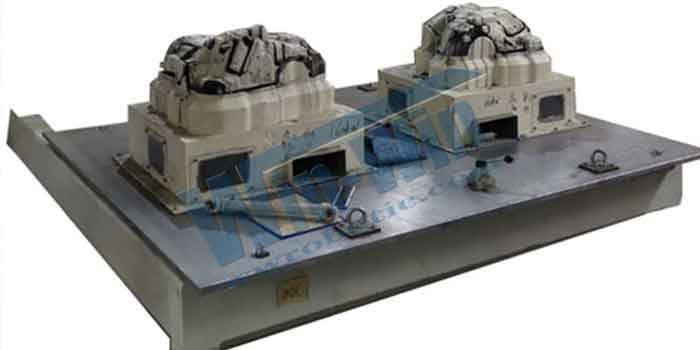

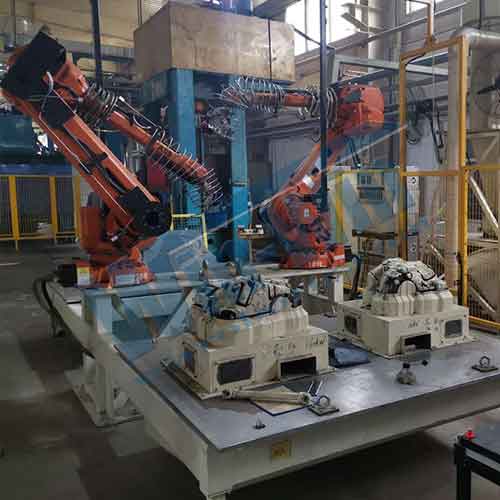

La plate-forme à deux pièces est fabriquée selon les exigences de mesure et de charge utile de notre client. Elle est capable de faire correspondre différents moules et montages. Win-Win adopte des matériaux en acier inoxydable dur comme structure de stabilisation, et équipe également le pipeline du système d'adsorption sous vide et boîte de jonction spéciale. En considération pour notre client, Win-Win simplifie autant que possible la préparation de l'installation de tout le poste de travail. Nous adoptons la solution d'installation de modularité, rendons tous les assemblages et composants parfaitement ajustés. Chacune des lignes d'alimentation / gaz / eau est clairement marqué, et avec des joints d'aviation en haut et en bas, très pratique de prise. Ce type de robot de découpe au jet d'eau est équipé d'un robot ABB IRB 4600 à bras long, la longueur maximale atteint jusqu'à 2050 mm, convient sur la plate-forme de coupe sur socle, le rayon est jusqu'à 1450 mm. Avec les bras de robot doubles, la plage de coupe sera 1 fois plus grande Pour que ce poste de travail puisse traiter les tâches de jet d'eau pour les tapis de sol, les portes latérales, les panneaux de bagages, les couvre-ailes pour tous les types de voitures de petite et moyenne taille.

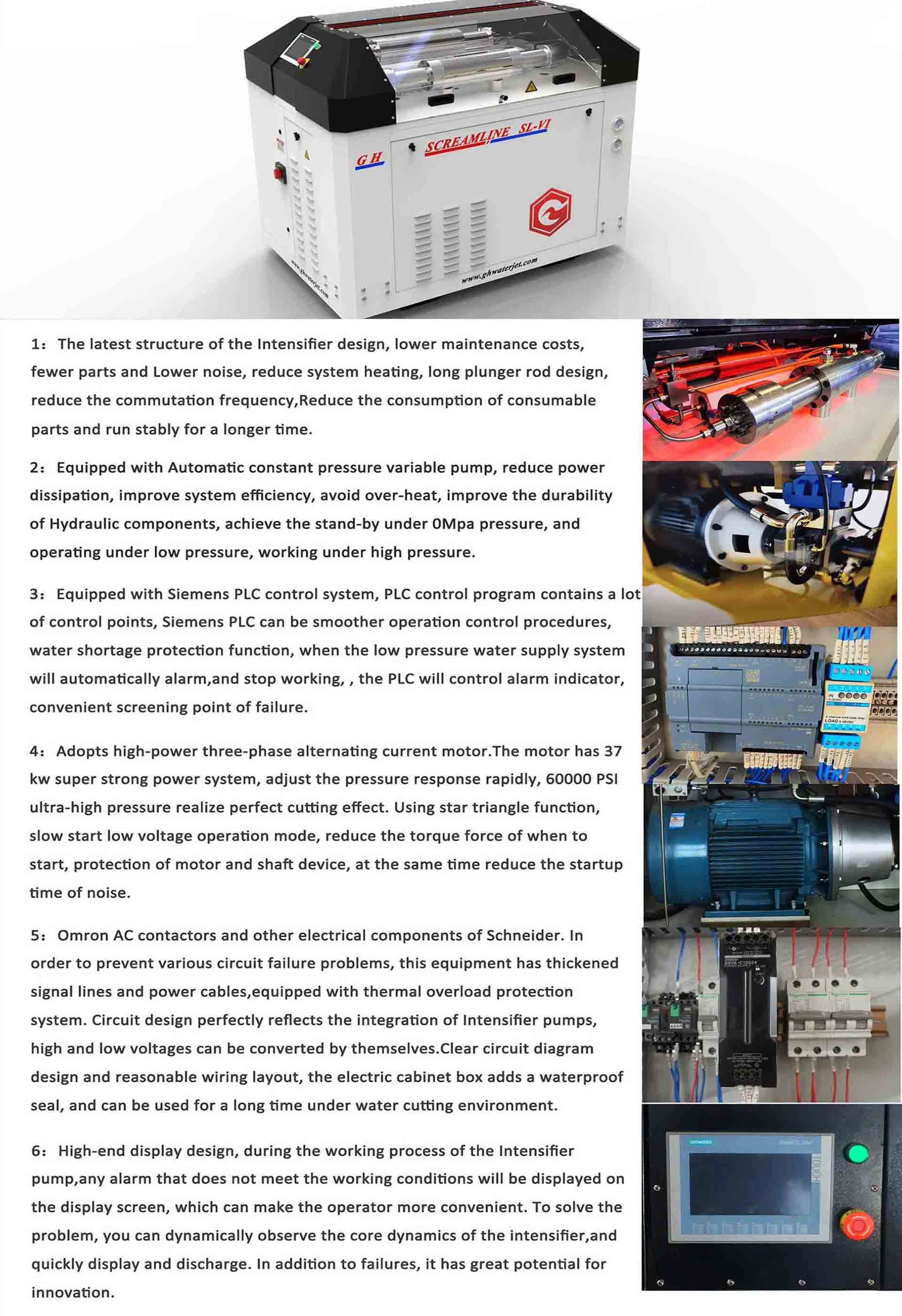

Win-Win adopte la pompe d'intensification KMT importée comme équipement d'alimentation en eau UHP pour cette cellule robotique. KMT SL-VI dispose d'une technologie de pressurisation d'eau UHP solide et stable, elle peut prendre en charge au maximum 3 ensembles de têtes de coupe pour fonctionner en même temps. la pression de l'eau est jusqu'à 420Mpa et le volume d'écoulement peut atteindre 4,8L / min. De plus, notre société utilise toujours les têtes de coupe à eau pure d'origine KMT, le diamètre de coupe est de 0,17 mm. Et les composants pneumatiques prennent en charge l'ouverture ou la fermeture à vue. Parfaitement répondre aux demandes du bras de robot qui effectue un mouvement rapide.

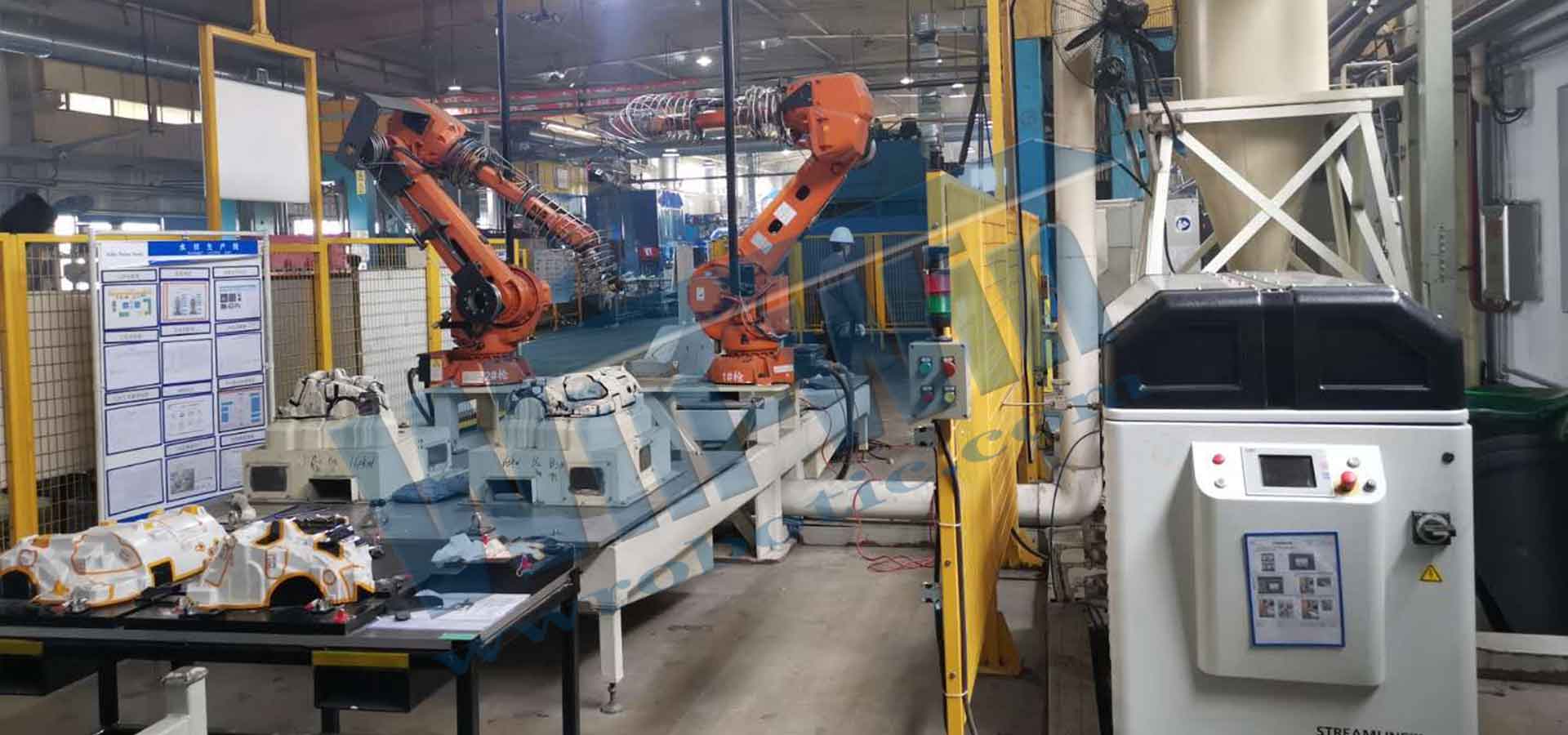

Elle est effectuée par le mode de rotation interne pour ces 2 bras robotiques, et chaque bras est responsable d'une seule tâche de pièce. Vey précis et efficace. Le temps de traitement pour chaque pièce est le même. Une fois la tâche terminée, les bras tourneront en interne pour interrompre l'opération , L'opérateur doit remplacer les pièces de l'autre côté. Pratique et humanisé.

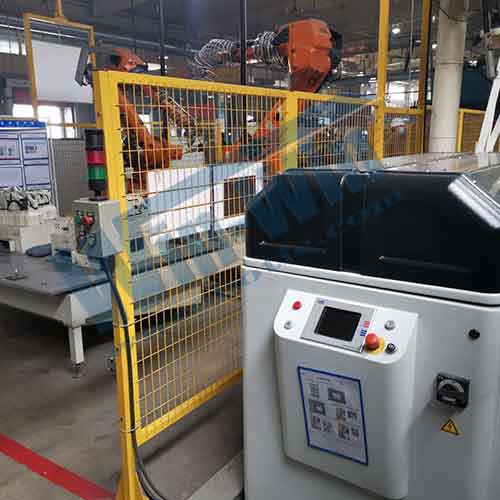

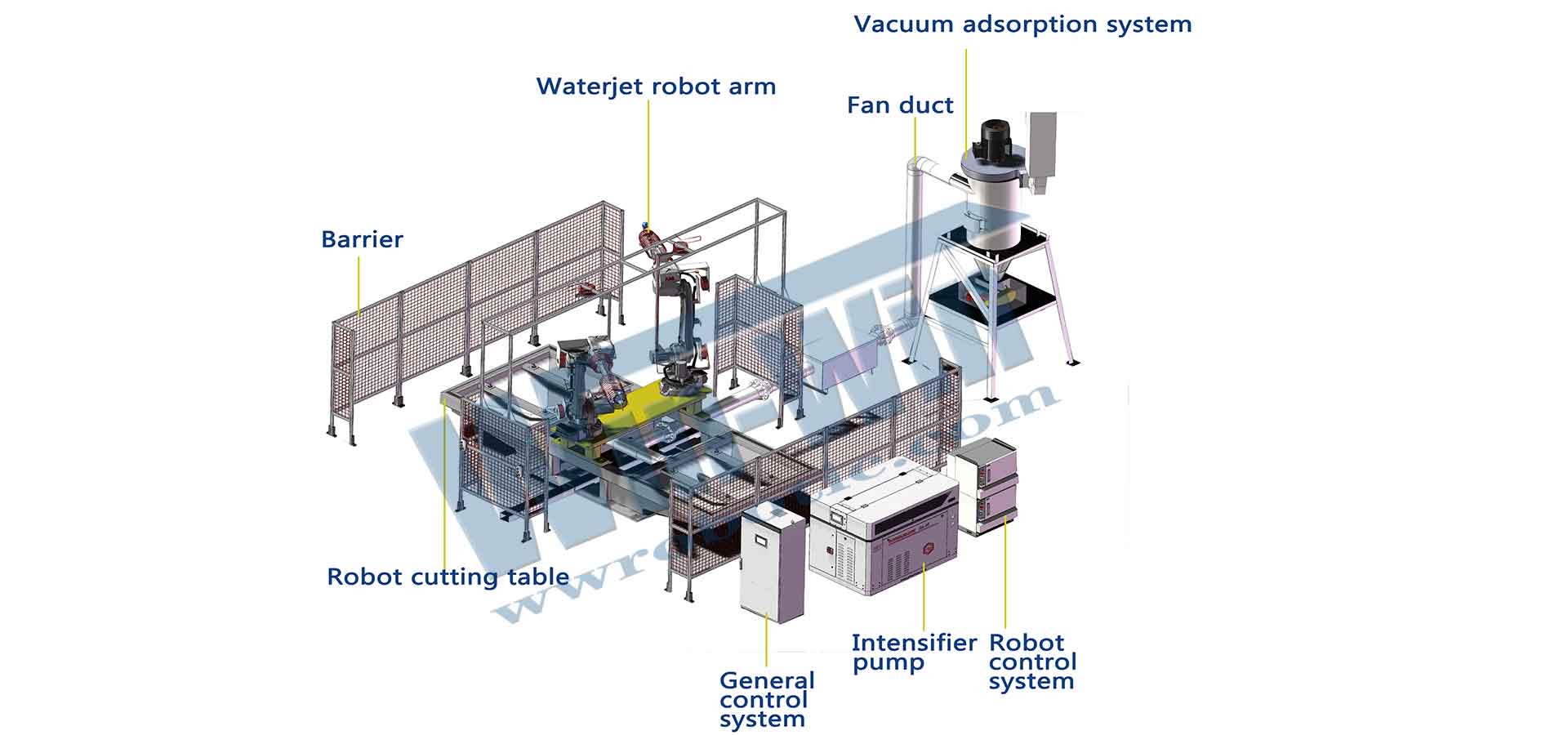

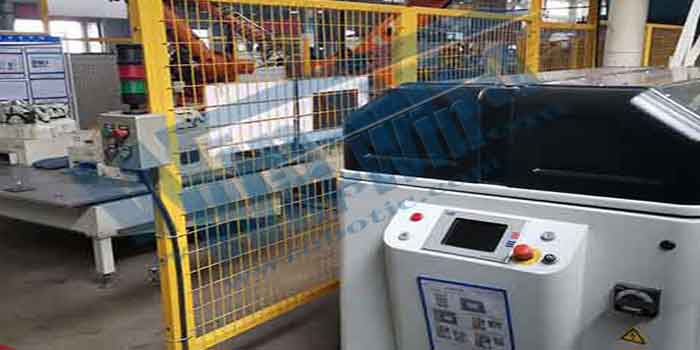

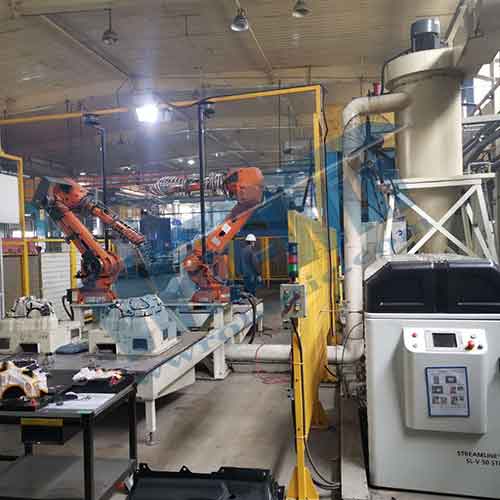

Win-Win adopte la disposition compacte, plaçant l'équipement matériel tel que le système d'adsorption sous vide, la pompe d'intensification, à l'extérieur des barrières de sécurité. De sorte qu'il facilite le raccordement du système général d'alimentation en eau, d'alimentation électrique et d'alimentation en gaz de toute l'usine Nous réservons l'espace sur le côté gauche pour le système de contrôle général et le système de contrôle du robot, ce qui est pratique pour les travailleurs.
