Cellule de découpe jet d'eau à Double Bras Robotique Win-Win Standard

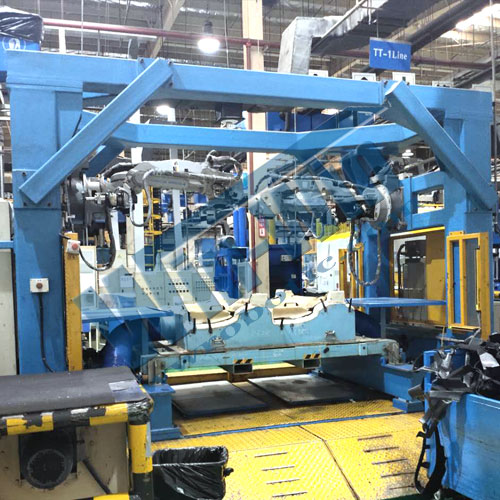

Cette station de travail est normalement utilisée sur le processus de jet d'eau de partie intérieure de voiture. WW SPD (Standard Pedestal Dual Arm) a des performances de coût élevées, il est très populaire par les utilisateurs mondiaux.
De nombreux fabricants d'intérieurs de voiture adoptent généralement ce type de cellule pour traiter le toit / garniture de toit et les tapis de sol.
1.Pedestal-Dual Robot Arm-Double plate-forme de pièce à usiner
Plate-forme de pièce de travail 2.Pedestal-Single Robot Arm-Dual
3.Plafond - Bras de robot double - Plate-forme de rotation à double pièce
4.Plafond - Triple bras de robot - Plate-forme unique
5.Plafond - Triple bras de robot - Plate-forme de rotation à double pièce
6. Plafond - Bras de robot Quadra - Plate-forme à pièce unique
Win-Win adopte le bras de robot double ABB 4600 comme appareil principal. Les utilisateurs peuvent personnaliser selon leurs propres demandes.
ABB IRB 4600 a de très bonnes performances dans l'industrie de la découpe au jet d'eau robotique, la durabilité de travail non-stop est exceptionnelle même avec le système d'eau UHP.
Une excellente précision de coupe de contrôle et une précision de cycle garantissent la qualité des produits. La vitesse de déplacement et le positionnement peuvent être ajustés pendant que le système fonctionne afin qu'il puisse atteindre des normes de haute précision, le taux de défaut est faible, voire nul.
La stabilisation est une autre caractéristique importante pour ABB IRB 4600, cela signifie l'amélioration de la qualité pour le processus de coupe, le bord de la pièce est sur l'uniformité.
Un poste de travail entièrement automatique est le meilleur moyen d'améliorer l'environnement de travail des opérateurs. La cellule de découpe Win-Win Robotic Waterjet ne nécessite que des opérateurs pour changer régulièrement la pièce à usiner, une grande quantité de main-d'œuvre sera économisée.
Productivité en forte augmentation. Ce poste de travail peut être utilisé sur des tâches de travail non-stop 24 heures sur 24.
Pour chaque traitement de pièce, le temps de travail est clairement le même, facile pour la gestion des appareils. Le poste de travail a une fréquence de travail fixe afin qu'il soit pratique pour la formulation du plan de production.
Win-Win Robot Workstation a une très bonne compatibilité avec la mise à niveau technique de toute la ligne de production. Pour différents types de pièces, il suffit de changer les modules correspondants sur la plate-forme.
Le corps de buse de coupe très long, pour garantir un traitement capable de couper efficacement la plupart des pièces épaisses.
L'actionneur normalement fermé, opération stable, peut protéger les pièces contre les dommages.
Nouveau style Tête de coupe, il y a une concentricité très accentuée entre l'orifice et le corps de la buse. Le jet d'eau n'est pas facile à disperser, longue durée de vie.
Win-Win adopte différentes têtes de coupe, pour répondre à la demande de différentes structures de pression de travail.
Nous adoptons la technologie la plus avancée au monde pour concevoir cette pompe intensificateur. À la suite de l'importation de composants coralliens des États-Unis ou d'Europe, la durabilité de travail peut être stabilisée au-dessus de 8000 heures. La forte puissance de l'approvisionnement en eau, qui est capable de supporter le fonctionnement synchrone du Triple Robot Arm. Elle est 3 fois plus efficace que les pompes intensificateur traditionnelles. Longue durée de travail non-stop, adaptée à la production de masse.
Contrôleur PLC OMRON®, contacteur Schneider® AC.
La pompe à huile variable indépendante, la soupape de décharge, la soupape d'inversion, le tube UHP proviennent d'Europe.
Dispositif de filtre à huile multidimensionnel, précision du filtre à huile de retour: 20 μm, précision du filtre à eau d'entrée: ≤0,45 μm
Contrôleur de température électrique pour observer la température de l'huile. Température d'huile 10 ℃ -50 ℃
Capable de protection automatique en cas d'eau à basse pression. (Lorsque l'eau d'entrée est en condition de basse pression, la pompe d'intensification s'arrête automatiquement)
Panneau tactile dynamique 3D, observez l'état des composants de base avec le système d'alarme, très utile pour les opérateurs.
L'accumulateur de grand volume de 1,6 L peut éliminer efficacement la volatilité du débit d'eau, style forgé en une seule pièce, 20000 heures de travail sans aucun entretien.
Faible fréquence d'inversion, faible bruit, créent un bon environnement de travail pour les opérateurs. Il est également capable de protection pendant le surjet, fonction de compensation de pression.
Capable de lancer sous basse pression, réduire le pic actuel, économiser de 30%
Système d'exploitation LCD, interface claire
Armoire de commande générale indépendante avec touches de raccourci.
Système d'exploitation modifiable, capable de modifier les paramètres à tout moment. Il peut enregistrer au maximum 99 ensembles de paramètres.
4 rouleaux avec fonction de blocage en bas du contrôleur général.
Carte de contrôle PLC Siemens et composants électroniques Schneider.
Nous réservons plus de ports aux utilisateurs, en cas de connexion avec plus de modules fonctionnels
Plate-forme de serrage à double pièce, structure de rotation, améliore l'efficacité, la sécurité et la stabilité.
Il est fait d'un matériau à paroi épaisse par soudage, pulvérisé avec de la peinture antirouille à l'intérieur et pulvérisé avec une peinture de protection de surface à l'extérieur pour protéger le métal de la corrosion
Le soudage répond aux exigences avancées, chaque degré de joint est élevé, la pression d'aspiration sous vide est améliorée et les accessoires peuvent être adsorbés de manière fiable.
Plateforme de structure avec différentes fonctions et formes personnalisées selon les exigences du client
Structure d'installation divisée par cadre, la conception globale est raisonnable, facile à démonter et à installer, facile à transporter, à économiser
Structure entièrement fermée pour le fond, empêche les articles divers de la zone d'opération. Des plaques ACRYLIQUES sont placées sur les barrières, pratiques pour l'observation.
Capteur d'éclairage installé, connexion avec système d'alarme.
Feu de signalisation jaune, norme internationale.
Utilisation d'une plaque épaisse, boulons d'ancrage fixes, plus ferme, bonne résistance aux collisions
Conception de section de clôture de sécurité, facile à transporter et à installer, installation facile à ajuster en fonction du site
Supporte le système de refroidissement 24 heures sur 24, bon effet de refroidissement, opération simple, aucun entretien
Refroidissement par circulation, pas besoin de fournir de l'eau tout le temps, système de réfrigération à compresseur intégré
La température de l'huile peut être contrôlée à environ 25 ° C par ce système de refroidissement, même pendant 24 heures de fonctionnement non-stop.
Système de purification d'eau à grand débit, filtre les particules d'eau, prolonge la durée de vie de la tête de coupe
Système de purification d'eau automatique, fonction de démarrage et d'arrêt automatiques, aucune opération de l'opérateur
Plusieurs groupes d'éléments filtrants remplaçables, résistance à la pression du réservoir, matériaux anti-corrosion
Structure compacte, petite surface au sol, opération simple, opération fiable, adaptée aux postes de travail de coupe d'eau.
Le ventilateur centrifuge haute puissance a une forte capacité d'adsorption et l'effet d'atténuation d'adsorption peut atteindre plus de 10 m
Un chariot à ferraille mobile placé en bas pour un nettoyage et un remplacement faciles
Adopter un dispositif d'élimination du son, le fonctionnement global du petit décibel, à faible bruit, pour fournir un bon environnement
Le tuyau d'adsorption en plastique rigide épaissi, ferme et stable, peut être utilisé pendant des décennies
Chargement intermédiaire de la boîte à déchets de matériau, éviter le blocage du pipeline d'adsorption, facile à nettoyer
